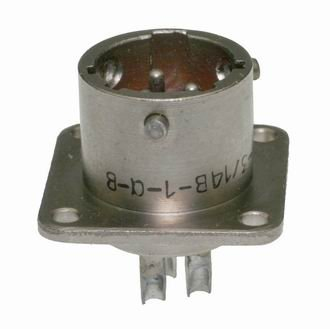

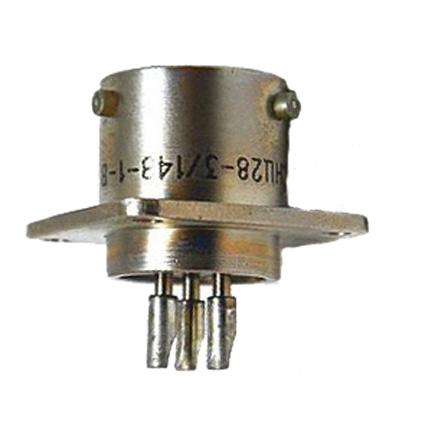

СНЦ28-3/14В-1-А-В

Цена:

3300 ₽

Технические характеристики

СНЦ28-3/14В-1-А-В 2016г.

СНЦ28-3/14В-1-А-В — это приборная вилка, предназначенная для работы в электрических цепях постоянного и переменного тока, а также импульсного тока с частотой до 3 МГц. Она может использоваться при максимальном рабочем напряжении до 700 В (амплитудное значение) и рабочем токе от 3 до 9 А на контакт в зависимости от диаметра контакта.

Основные характеристики

Количество контактов: 3
Условный размер корпуса: 14 мм
Рабочая токовая нагрузка:
- Для контактов диаметром 1,0 мм: 3 А / 6 А
- Для контактов диаметром 1,5 мм: 6 А / 12 А
- Для контактов диаметром 2,0 мм: 9 А / 18 А
Сопротивление изоляции: не менее 5000 МОм
Максимальное рабочее напряжение: 700 В
Количество сочленений: до 500 раз
Минимальная наработка: не менее 1000 часов
Срок хранения: до 15 лет

Конструкция и исполнение

вилка СНЦ28-3/14В-1-А-В изготавливается в герметичном исполнении и предназначена для внутреннего монтажа. Она имеет многошпоночную поляризацию корпусов и многопозиционную установку изоляторов, что защищает от несанкционированного соединения. Тип соединения — байонетный, а покрытие контактов выполнено из никеля. Монтаж проводов осуществляется с помощью пайки. Структура обозначения:

СНЦ28 — тип соединителя;
3 — количество контактов;
14 — условный размер корпуса;
А — вид корпуса (в данном случае вилка );
1 — конструктивное исполнение (приборная часть);
В — всеклиматическое исполнение.

Эти вилки широко применяются в электро-, радио- и контрольно-измерительных приборах благодаря своей надежности и долговечности.

Описание

Назначение соединителя СНЦ28-3/14В-1-А-В

СНЦ28-3/14В-1-А-В представляет собой приборную вилку, предназначенную для коммутации электрических цепей постоянного, переменного и импульсного тока с частотой до 3 МГц. Изделие применяется при максимальном рабочем напряжении до 700 В (амплитудное значение) и обеспечивает передачу рабочего тока от 3 до 9 А на контакт в зависимости от диаметра контактной пары.

Вилка относится к категории СНЦ28 и выпускается в герметичном исполнении, рассчитанном на внутренний монтаж. Такое исполнение позволяет использовать соединитель в составе оборудования, где предъявляются повышенные требования к стабильности электрического контакта и защите от внешних воздействий.

Конструктивные особенности и исполнение

Корпус вилки имеет условный размер 14 мм и оснащён тремя контактами. Соединение с ответной частью выполняется байонетным способом, что обеспечивает быструю и надёжную фиксацию. Контактная группа имеет никелевое покрытие, а присоединение проводов осуществляется пайкой.

В конструкции предусмотрена многошпоночная поляризация корпусов и многопозиционная установка изоляторов. Эти решения исключают несанкционированное или ошибочное соединение и повышают эксплуатационную безопасность. Буквенное обозначение «В» в маркировке соответствует всеклиматическому исполнению, что подтверждает пригодность изделия к работе в различных климатических условиях.

Расшифровка обозначения

СНЦ28 — тип соединителя;
3 — количество контактов;
14 — условный размер корпуса, мм;
А — вид корпуса, в данном случае вилка;
1 — конструктивное исполнение, приборная часть;
В — всеклиматическое исполнение.

Технические характеристики

Количество контактов: 3.
Условный размер корпуса: 14 мм.
Максимальное рабочее напряжение: 700 В (амплитудное значение).
Рабочая токовая нагрузка для контактов диаметром 1,0 мм: 3 А и 6 А.
Рабочая токовая нагрузка для контактов диаметром 1,5 мм: 6 А и 12 А.
Рабочая токовая нагрузка для контактов диаметром 2,0 мм: 9 А и 18 А.
Сопротивление изоляции: не менее 5000 МОм.
Количество сочленений: до 500 раз.
Минимальная наработка: не менее 1000 часов.
Срок хранения: до 15 лет.

Применение

Приборные вилки СНЦ28-3/14В-1-А-В находят применение в электро-, радио- и контрольно-измерительных приборах. Сочетание герметичного исполнения, байонетного соединения и поляризации корпусов делает их востребованными в тех случаях, когда требуется надёжная коммутация цепей в условиях ограниченного внутреннего пространства аппаратуры.

Изделие обеспечивает стабильную работу при частоте импульсного тока до 3 МГц, выдерживает до 500 циклов сочленения и имеет минимальную наработку не менее 1000 часов. Указанные параметры подтверждают пригодность соединителя для длительной эксплуатации в составе ответственного электронного оборудования.
