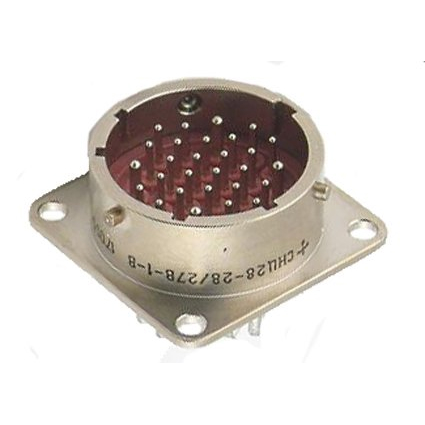

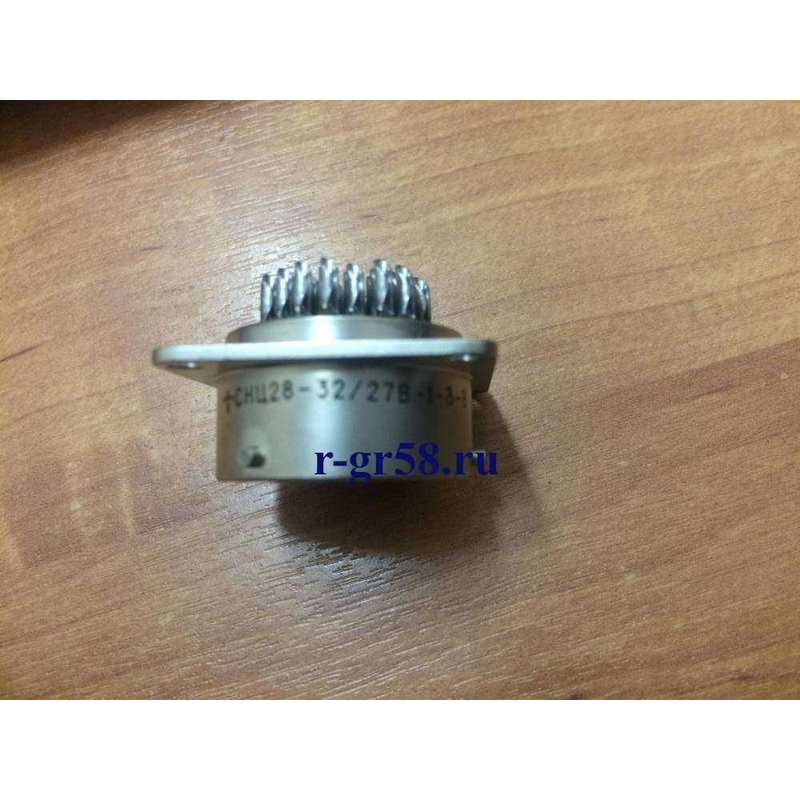

Назначение соединителя СНЦ28-28/27В-1-В

СНЦ28-28/27В-1-В представляет собой высокогерметичную приборную вилку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также в импульсных токах. Изделие применяется для надёжного соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения.

Конструкция вилки обеспечивает герметичное исполнение, что позволяет использовать её в составе оборудования, к которому предъявляются повышенные требования по влагозащите и стойкости к внешним воздействиям. Соединитель соответствует техническим условиям по всеклиматическому исполнению и подходит для внутреннего монтажа.

Технические характеристики

Основные параметры соединителя СНЦ28-28/27В-1-В приведены ниже и определяют его применимость в конкретных электрических цепях.

• Количество контактов: 28.
• Условный размер корпуса: 27 мм.
• Максимальное рабочее напряжение: 700 В (амплитудное значение).
• Рабочая токовая нагрузка на контакт диаметром 1,0 мм: до 6 А.
• Рабочая токовая нагрузка на контакт диаметром 1,5 мм: до 12 А.
• Рабочая токовая нагрузка на контакт диаметром 2,0 мм: до 18 А.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Интервал рабочих температур: от минус 60 до плюс 155 градусов Цельсия.
• Количество сочленений-расчленений: до 500 раз.
• Минимальная наработка: 1000 часов.

Конструкция и исполнение

СНЦ28-28/27В-1-В изготавливается в герметичном исполнении. Сочленение с розетками осуществляется с помощью байонетного соединения, что обеспечивает быстрое и надёжное подключение. Вилки имеют многопозиционную поляризацию корпуса и многопозиционную установку изолятора, что предотвращает несанкционированное соединение и исключает ошибку при стыковке.

Монтаж проводов выполняется методом пайки. Покрытие контактов выполнено из никеля, что способствует стабильности переходного сопротивления и защите от коррозии.

Структура условного обозначения

Обозначение СНЦ28-28/27В-1-В расшифровывается следующим образом:

1. СНЦ28 — тип соединителя.
2. 28 — количество контактов.
3. 27 — условный размер корпуса.
4. В — вид корпуса, вилка.
5. 1 — конструктивное исполнение, вилка.

Применение и особенности эксплуатации

Соединитель широко используется в радиоэлектронной аппаратуре общего и специального назначения. Он обеспечивает надёжное соединение и разъединение электрических цепей, подходит для внутреннего монтажа и эксплуатируется в широком диапазоне температур от минус 60 до плюс 155 градусов Цельсия.

Благодаря герметичному исполнению, байонетному соединению и поляризации корпуса изделие применимо в условиях, где требуется защита от несанкционированного рассоединения и воздействия окружающей среды. Ресурс до 500 сочленений-расчленений и минимальная наработка 1000 часов определяют область использования в составе приборов и устройств, к которым предъявляются требования по надёжности и долговечности.

Артикул изделия: 8192. Категория: СНЦ28. Таким образом, СНЦ28-28/27В-1-В является надёжным и универсальным решением для подключения электрических цепей в различных условиях эксплуатации.
