Назначение соединителя

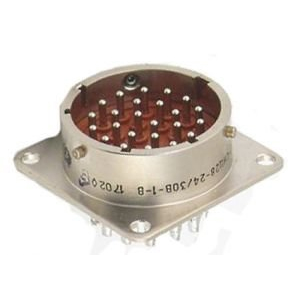

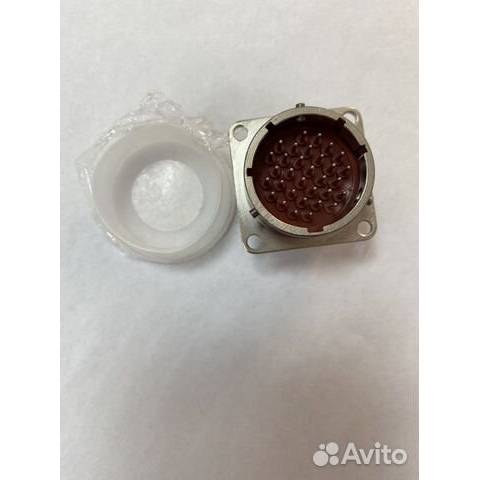

СНЦ28-28/27В-1В «5» — это цилиндрический малогабаритный низкочастотный соединитель, выполненный в виде приборной вилки без кожуха. Изделие применяется для коммутации электрических цепей постоянного, переменного и импульсного тока. Рабочее напряжение составляет до 700 В (амплитудное значение), а частотный диапазон переменного тока достигает 3 МГц.

Основное назначение — соединение и разъединение цепей в радиоэлектронной аппаратуре общего и специального назначения. Соединитель востребован в электро- и контрольно-измерительных приборах, где требуется надёжная многоконтактная коммутация при повышенных требованиях к плотности монтажа и стойкости к внешним воздействиям.

Подтверждённые особенности и технические характеристики

Конструкция вилки обеспечивает байонетную фиксацию при сочленении с розетками СНЦ23. Многошпоночная поляризация корпуса исключает неправильное подключение, а многопозиционная установка изолятора позволяет адаптировать соединитель под конкретную схему монтажа.

• Количество контактов — 28.
• Диаметр контактов — 1,0; 1,5 или 2,0 мм.
• Сопротивление контактов — не более 15; 10 или 8 мОм соответственно диаметру.
• Максимальная токовая нагрузка — 6; 12 или 18 А в зависимости от диаметра контактов.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочий диапазон температур — от минус 60 до плюс 155 °C.
• Исполнение — герметичное всеклиматическое (индекс В), без утечки воздуха или гелия.
• Минимальная наработка — 1000 часов.
• Количество сочленений — 500.

Конструкция и расшифровка обозначения

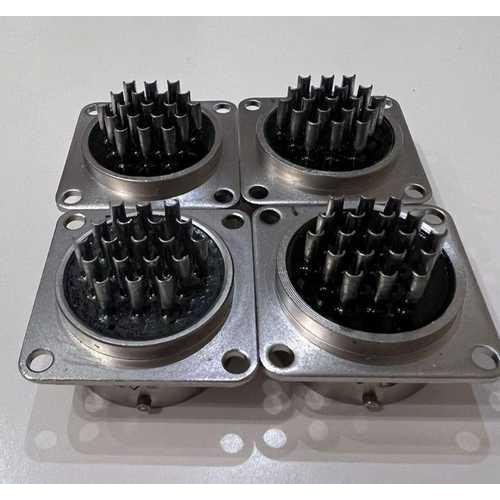

Соединитель предназначен для внутреннего монтажа методом пайки проводов. Покрытие контактов — никель. Условный размер корпуса — 27. Исполнение без кожуха упрощает компоновку внутри прибора и снижает массогабаритные показатели узла.

Обозначение СНЦ28-28/27В-1В расшифровывается следующим образом:

1. СНЦ28 — тип соединителя.
2. 28 — число контактов.
3. 27 — условный размер корпуса.
4. В — вилка.
5. 1 — исполнение без кожуха.
6. В — всеклиматическое исполнение.

Применение и эксплуатационные данные

Вилка применяется в составе разъёмных соединений с розетками СНЦ23. Благодаря всеклиматическому герметичному исполнению соединитель сохраняет работоспособность в условиях повышенной влажности, перепадов температур и других неблагоприятных факторов внешней среды. Это делает его пригодным для аппаратуры, эксплуатируемой как в помещениях, так и на открытом воздухе.

Позиция «5» в наименовании и характеристиках VirtueMart относится к приёмке. Год выпуска указан как 90.95. Артикул изделия — 40969. Соединитель относится к категории СНЦ28.

При монтаже следует учитывать необходимость пайки проводов и соблюдение поляризации при сочленении. Многопозиционная установка изолятора и многошпоночная поляризация корпуса совместно обеспечивают правильность подключения и механическую устойчивость соединения при вибрационных и ударных нагрузках, характерных для приборной аппаратуры.
