Назначение соединителя СНЦ28-28/27В-1-А-В

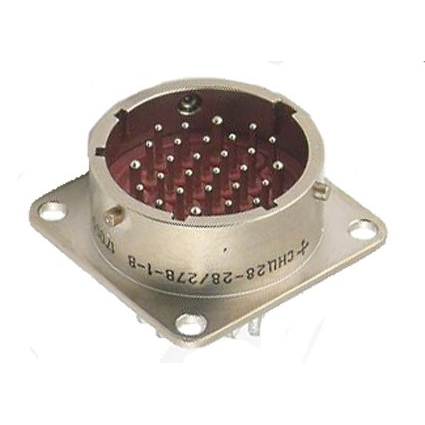

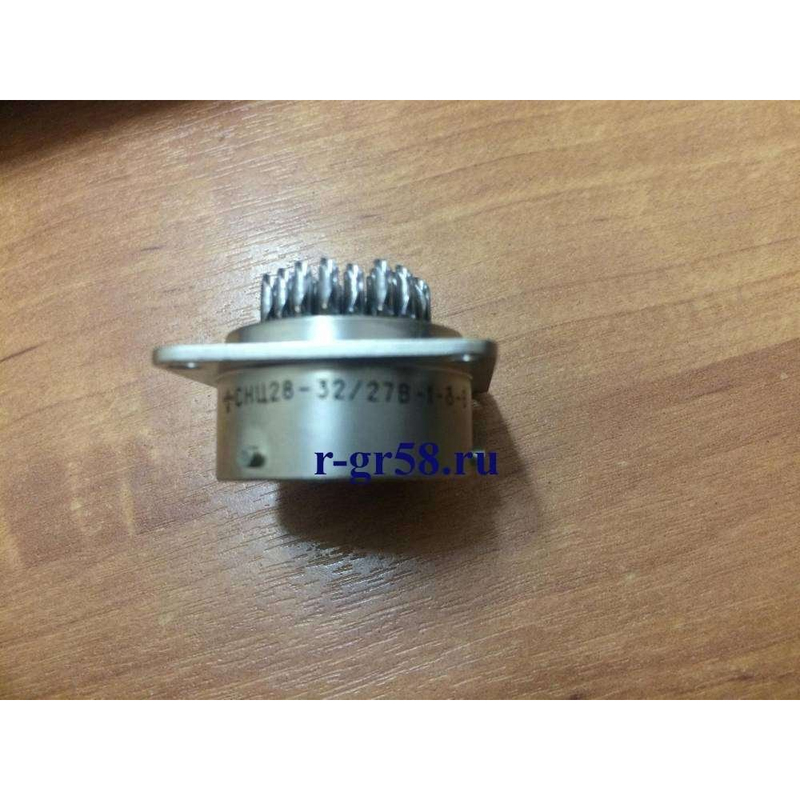

СНЦ28-28/27В-1-А-В — приборная вилка серии СНЦ28, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также в цепях импульсного тока. Изделие применяется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения. Соединитель выполнен в герметичном исполнении и рассчитан на внутренний монтаж, что делает его пригодным для использования в составе блоков, стоек и иных устройств, где требуется надёжная коммутация цепей с повышенными требованиями к стабильности контакта.

Технические характеристики

Основные параметры соединителя определены его конструктивным исполнением и типом контактов. Ниже приведены подтверждённые характеристики изделия.

• Тип соединителя: СНЦ28.
• Количество контактов: 28, из них 24 контакта диаметром 1,0 мм и 4 контакта диаметром 1,5 мм.
• Условный размер корпуса: 27 мм.
• Максимальное рабочее напряжение: 700 В (амплитудное значение).
• Рабочая токовая нагрузка на контакт диаметром 1,0 мм: до 6 А.
• Рабочая токовая нагрузка на контакт диаметром 1,5 мм: до 12 А.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Количество сочленений-расчленений: до 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 15 лет.

Конструктивные особенности

Соединитель оснащён байонетным соединением, которое обеспечивает надёжное крепление и удобство эксплуатации при сочленении и расчленении. Корпус имеет многошпоночную поляризацию, а изолятор выполнен с многопозиционной установкой. Это позволяет монтировать вилку в различных положениях и исключает ошибки при подключении ответной части. Герметичное исполнение расширяет область применения изделия и повышает устойчивость контактов к внешним воздействиям.

Применение и условия эксплуатации

СНЦ28-28/27В-1-А-В используется в радиоэлектронной аппаратуре общего и специального назначения. Благодаря сочетанию контактов двух типоразмеров соединитель подходит для цепей как с умеренной, так и с повышенной токовой нагрузкой, что делает его универсальным решением для компоновки многожильных соединений. Вилка рассчитана на внутренний монтаж и применяется там, где требуется передача сигналов и питания по постоянному, переменному или импульсному току. Указанные характеристики подтверждены для нормальных климатических условий, а минимальная наработка и срок сохраняемости определяют ресурс изделия при соблюдении правил эксплуатации.
