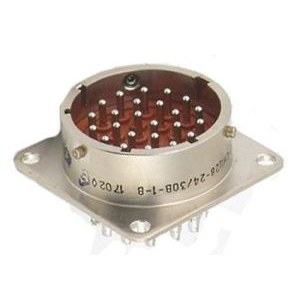

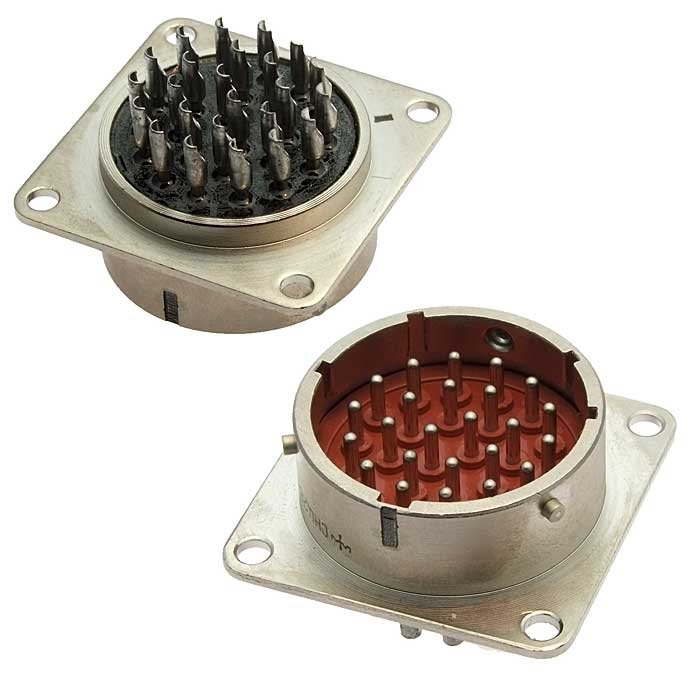

Назначение электросоединителя СНЦ28-24/30В-1-В РОМБ

СНЦ28-24/30В-1-В РОМБ — это электрический соединитель цилиндрической формы, предназначенный для коммутации электрических цепей в узлах и блоках радиоэлектронной аппаратуры. Изделие применяется как в аппаратуре специального назначения, так и в приборах общего назначения. Конструкция соединителя рассчитана на эксплуатацию в условиях повышенных требований к механической прочности, включая устойчивость к вибрационным и ударным нагрузкам.

Корпус изделия имеет тропикоустойчивое исполнение, что допускает его использование в различных климатических зонах, включая районы с влажным и жарким климатом. Крепление осуществляется посредством резьбового соединения, которое обеспечивает надёжную фиксацию ответных частей и стабильный электрический контакт при эксплуатации.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного соединителя. Все значения относятся к изделию в целом и к его отдельным контактам.

• Тип соединителя: 2РМДТ
• Размер корпуса: 30
• Количество контактов: 24
• Диаметр контактов: 1,5 мм
• Покрытие контактов: серебро
• Максимальный ток на одиночный контакт: 7 А
• Суммарный ток на соединитель: 140 А
• Максимальное испытательное напряжение: 1850 В
• Сопротивление изоляции: не менее 5000 МОм
• Ёмкость между контактами: не более 6 пФ
• Число сочленений и расчленений: до 500 раз
• Температурный диапазон: от минус 60 °C до плюс 100 °C
• Срок службы: минимум 5000 часов
• Срок сохраняемости: 15 лет

Особенности конструкции

Цилиндрический корпус соединителя выполнен в тропикоустойчивом исполнении. Контакты имеют серебряное покрытие, что способствует стабильности переходного сопротивления. Резьбовое соединение обеспечивает механическую прочность и долговечность стыка. Совокупность этих решений позволяет изделию сохранять рабочие параметры при вибрациях и ударах.

Применение

Соединитель СНЦ28-24/30В-1-В РОМБ применяется для электрического соединения узлов и блоков радиоэлектронной аппаратуры. Он востребован там, где требуется передача тока до 7 А на контакт при суммарной нагрузке на соединитель до 140 А. Благодаря испытательному напряжению 1850 В и высокому сопротивлению изоляции не менее 5000 МОм изделие подходит для цепей с повышенными требованиями к электрической прочности.

Малые значения ёмкости между контактами — не более 6 пФ — делают соединитель пригодным для слаботочных и сигнальных цепей, где важна минимальная паразитная связь. Ресурс до 500 раз сочленений и расчленений и срок службы не менее 5000 часов определяют области применения с периодическим подключением и отключением. Диапазон рабочих температур от минус 60 °C до плюс 100 °C допускает эксплуатацию в широком спектре условий, а срок сохраняемости 15 лет подтверждает пригодность изделия для длительного хранения в составе комплектов и ЗИП.

Артикул изделия — 8188, категория — СНЦ28.
