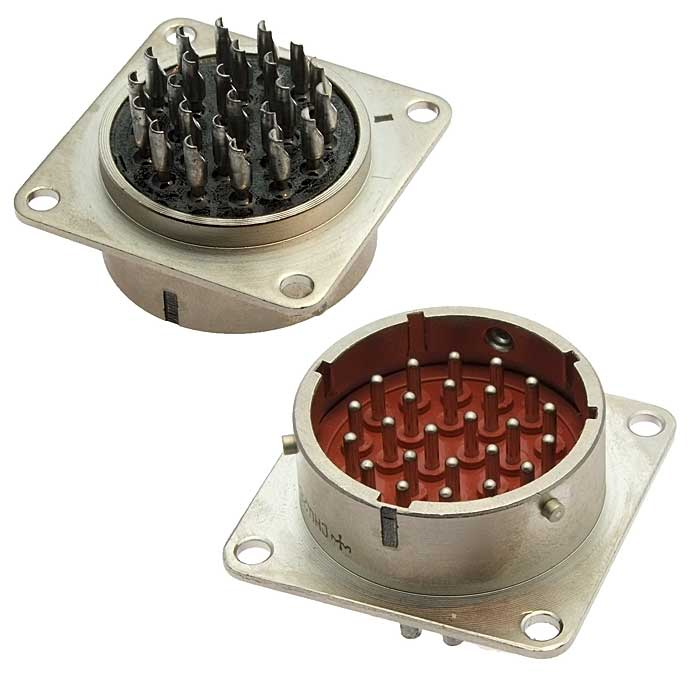

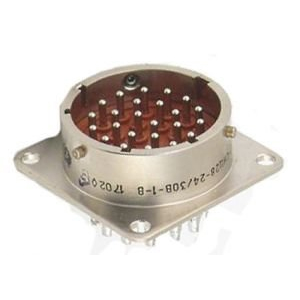

Назначение разъёма СНЦ28-24/30В-1Б-В

СНЦ28-24/30В-1Б-В — это электрический соединитель (разъём) серии СНЦ28, предназначенный для коммутации электрических цепей в промышленной электронике и электротехническом оборудовании. Изделие применяется там, где требуется надёжное и стабильное соединение между отдельными блоками, узлами и кабельными линиями. Разъём относится к приборным вилкам углового исполнения, что делает его удобным для монтажа в стеснённых условиях и в составе компактных устройств.

Артикул товара — 8189, категория — СНЦ28. Производитель в предоставленных данных не указан. Разъём производится в России и, согласно описанию, соответствует современным стандартам качества.

Подтверждённые особенности и характеристики

Ниже перечислены характеристики, указанные для данной модели. Значения приведены в соответствии с имеющимся описанием без дополнений и предположений.

• Тип: СНЦ28.
• Количество контактов: 24.
• Условный размер корпуса: 30.
• Часть соединителя: В — вилка.
• Конструктивное исполнение: 1 — приборная вилка.
• Особенность: Б — угловое положение изолятора в корпусе вилки.
• Исполнение: всеклиматическое, что позволяет эксплуатировать изделие в различных климатических условиях.
• Область применения: промышленная электроника.

Обозначение «СНЦ28-24/30В-1Б-В» расшифровывается через перечисленные параметры: серия СНЦ28, число контактов 24, условный размер корпуса 30, часть соединителя — вилка, конструктивное исполнение 1 — приборная вилка, буква Б указывает на угловое положение изолятора в корпусе вилки. Такая структура обозначения позволяет однозначно определить тип и исполнение изделия при подборе и заказе.

Применение

Разъём СНЦ28-24/30В-1Б-В находит применение в промышленной электронике, включая системы автоматизации, системы управления и другие области, где требуется надёжное соединение электрических цепей. Благодаря приборному исполнению вилки он ориентирован на установку со стороны прибора, то есть на монтаж непосредственно в корпусе оборудования или на его панели.

Всеклиматическое исполнение расширяет область использования: разъём допускается применять в различных климатических зонах, что важно для оборудования, работающего вне отапливаемых помещений или в условиях переменных температур и влажности. Угловое положение изолятора в корпусе вилки обеспечивает удобство подключения кабеля под углом, что упрощает компоновку и снижает нагрузку на кабельную линию.

Конструкция разъёма обеспечивает устойчивость к внешним воздействиям и долговечность в эксплуатации. Изделие доступно для заказа у различных поставщиков, что обеспечивает широкую доступность для потребителей.

Порядок подбора и эксплуатации

1. Убедиться, что требуемое число коммутируемых цепей соответствует 24 контактам.
2. Проверить, что условный размер корпуса 30 подходит для посадочного места и ответной части соединителя.
3. Учесть, что изделие является приборной вилкой (исполнение 1) с угловым положением изолятора (особенность Б).
4. Оценить условия эксплуатации с учётом всеклиматического исполнения разъёма.
5. Предусмотреть применение ответной части соединителя той же серии для обеспечения совместимости.

Для получения точных монтажных размеров, допустимых токов и напряжений, а также иных нормируемых параметров следует обращаться к технической документации на изделие серии СНЦ28 у поставщика.
