Назначение соединителя СНЦ28-19/27В-1-В РОМБ

СНЦ28-19/27В-1-В РОМБ — это негерметичный цилиндрический низкочастотный электрический соединитель, предназначенный для надёжного соединения электрических цепей в приборах и оборудовании. Изделие относится к серии СНЦ28 с диаметром корпуса 28 мм и применяется там, где требуется компактное, быстроразъёмное и всеклиматическое соединение.

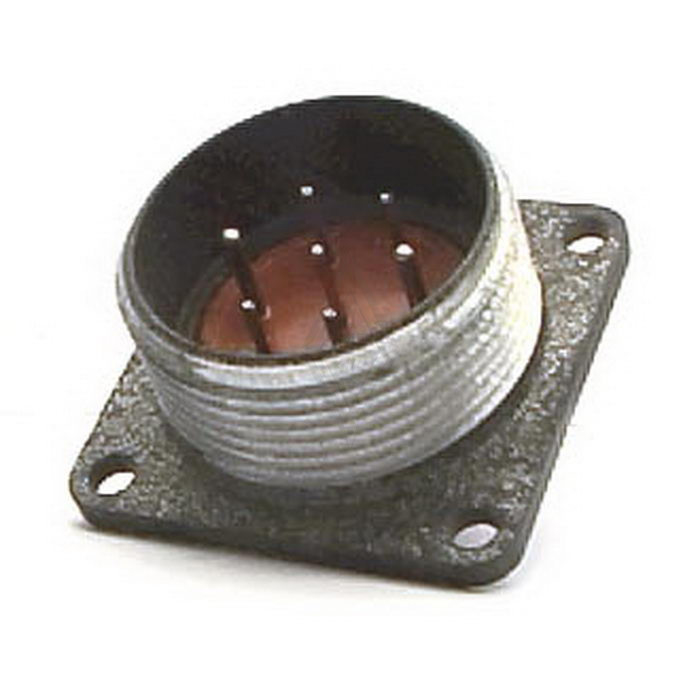

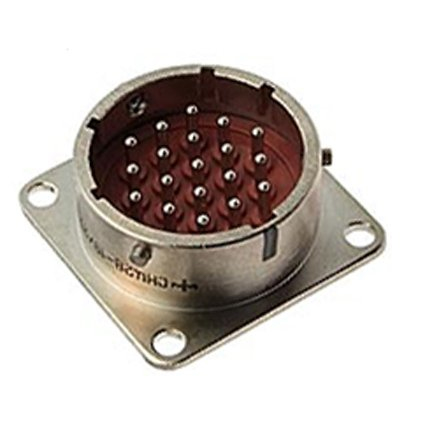

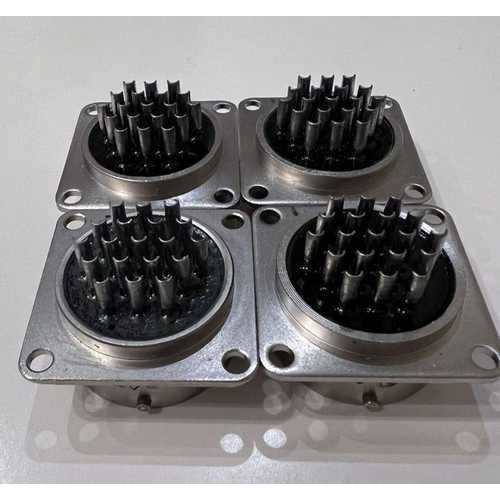

Конструктивно СНЦ28-19/27В-1-В РОМБ представляет собой приборную вилку с 19 контактами в изоляторной вставке; ответная часть (розетка) имеет 27 позиций. Исполнение корпуса — ромбовидное, что отражено в обозначении «РОМБ».

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели, без предположений и обобщений.

• Тип: негерметичный цилиндрический низкочастотный электрический соединитель, приборная вилка.
• Число контактов вилки: 19; число позиций розетки: 27.
• Форма корпуса: ромбовидная (РОМБ).
• Рабочее напряжение: до 560–700 В (амплитудное значение).
• Рабочая частота: до 3 МГц.
• Род тока: постоянный, переменный, импульсный.
• Ток на контакт: до 15 А в рабочем режиме и до 35 А максимально.
• Температурный диапазон: от минус 60 до плюс 100 °C при покрытии контактов серебром; до плюс 155 °C при покрытии золотом.
• Фиксация: байонетная, обеспечивает быстрое и надёжное сочленение.
• Совместимость: сочленяется с розетками серий СНЦ23, СНЦ27 или СНЦ29.
• Поляризация: пятишпоночная, предотвращает неправильное соединение.
• Покрытие контактов: серебро или золото.
• Исполнение: всеклиматическое, без кожуха либо с прямым или угловым кожухом.
• Область применения: внутренний монтаж в приборах и оборудовании.

Расшифровка обозначения и применение

Обозначение СНЦ28-19/27В-1-В РОМБ расшифровывается следующим образом: серия СНЦ28 (диаметр корпуса 28 мм), 19 контактов вилки и 27 позиций розетки, вариант В-1-В (приборный, без кожуха, конкретное исполнение), ромбовидная форма корпуса. Артикул изделия — 8185.

Соединитель применяется для внутреннего монтажа в приборах и оборудовании, где необходимо всеклиматическое исполнение. Он может использоваться как без кожуха, так и с прямым или угловым кожухом. Байонетная фиксация упрощает и ускоряет сочленение, а пятишпоночная поляризация корпуса исключает ошибочное подключение.

Покрытие контактов серебром или золотом обеспечивает долговечность и стабильность электрического контакта. Изделие соответствует ГОСТам для авиационной и промышленной электроники.

Ключевые параметры для подбора

1. Число контактов вилки — 19, число позиций розетки — 27.
2. Рабочее напряжение — до 560–700 В амплитудного значения, частота — до 3 МГц.
3. Ток на контакт — до 15 А в рабочем режиме, до 35 А максимально.
4. Температурный диапазон — от минус 60 до плюс 100 °C (серебро) или до плюс 155 °C (золото).
5. Совместимые розетки — серии СНЦ23, СНЦ27, СНЦ29.

Условия эксплуатации и монтажа

СНЦ28-19/27В-1-В РОМБ рассчитан на работу в цепях постоянного, переменного и импульсного тока. Температурный диапазон зависит от материала покрытия контактов: при серебрении он составляет от минус 60 до плюс 100 °C, при золочении верхняя граница достигает плюс 155 °C. Соединитель предназначен для внутреннего монтажа, что определяет его применение в составе приборов и оборудования, а не в качестве наружного разъёма.

Всеклиматическое исполнение позволяет использовать изделие в различных климатических условиях. Для сочленения подходят розетки серий СНЦ23, СНЦ27 и СНЦ29. Байонетный замок обеспечивает быстрое соединение и надёжную фиксацию, а пятишпоночная поляризация делает невозможным неправильную стыковку.
