Назначение и область применения

СНЦ28-19/27В-1-В «5» — малогабаритный цилиндрический низкочастотный соединитель, изготовленный в виде герметичной приборной вилки без кожуха. Изделие относится к серии СНЦ28, которая широко применяется в электро-, радио- и контрольно-измерительной аппаратуре.

Соединитель предназначен для работы в электрических цепях постоянного, переменного (частотой до примерно 3 МГц) и импульсного тока при напряжении до 700 В (амплитудное значение). Типовое применение — блоки и платы аппаратуры, где требуется герметичное и надёжное соединение при ограниченном монтажном пространстве. Приборная вилка устанавливается непосредственно на стенку блока или корпуса, что позволяет использовать её в составе встраиваемых узлов и стоек.

Расшифровка обозначения и конструкция

Маркировка соединителя отражает его тип, число контактов, размер корпуса и особенности исполнения. Ниже приведена расшифровка по элементам обозначения:

• СНЦ28 — тип соединителя: цилиндрический, низкочастотный, байонетного сочленения;
• 19/27 — количество контактов в изоляторе (19) и условный размер корпуса (27 мм);
• В — вилка, герметичная по воздуху, без кожуха, всеклиматическое исполнение;
• 1 — приборная вилка без кожуха, монтируемая фланцем на стенку блока;
• «5» — приёмка по соответствующей категории, указанная в характеристиках изделия.

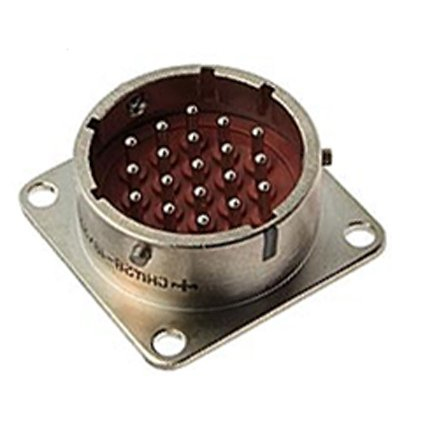

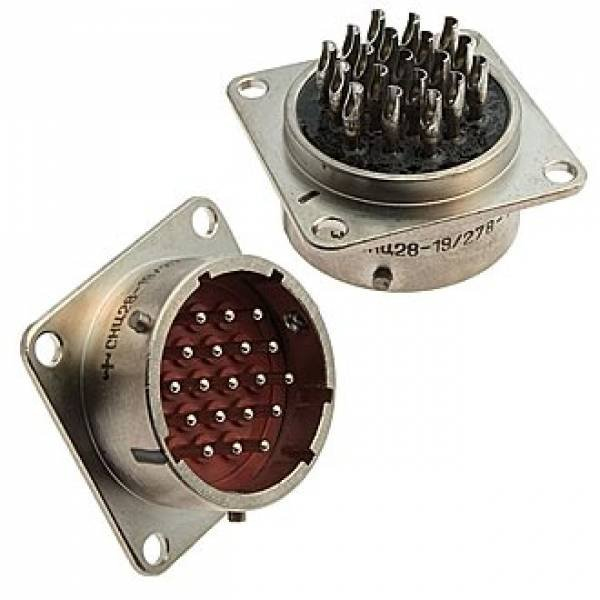

Конструктивно вилка не имеет кожуха, что уменьшает габариты и упрощает установку в приборах. Монтаж производится непосредственно фланцем на стенку корпуса. Герметичность по воздуху обеспечивает стабильную работу в условиях, где недопустим газообмен между внутренним объёмом блока и окружающей средой.

Электрические и эксплуатационные параметры

Максимальное рабочее напряжение соединителя составляет до 700 В (амплитудное значение). Ток на контакт зависит от диаметра штыря (1; 1,5; 2 мм) и может находиться в диапазоне от примерно 6 до 18 А в зависимости от конкретного варианта исполнения.

Сопротивление контактов составляет порядка десятков миллиом, сопротивление изоляции — не менее 5000 МОм в нормальных условиях. Соединитель герметичен по воздуху: утечка гелия при перепаде давления до 0,2 Па ограничена строго нормированной величиной. Эти параметры подтверждают пригодность изделия для ответственных цепей питания и сигнальных линий в составе аппаратуры.

Климатические и монтажные особенности

Исполнение В рассчитано на работу в широком диапазоне температур — примерно от минус 60 до плюс 100–155 °C в зависимости от покрытия контактов. Это позволяет применять вилку в условиях переменного климата и на объектах, где возможны значительные перепады температур.

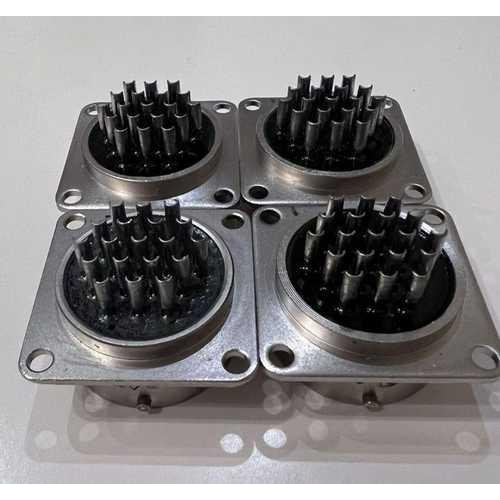

Монтаж производится фланцем на стенку корпуса; кожух конструкцией не предусмотрен. Такое решение снижает общую массу и габариты узла, а также упрощает установку в приборах с плотной компоновкой. Для данного изделия указана приёмка «5», год выпуска — 2001–02.

Краткая сводка характеристик

• Тип: цилиндрический низкочастотный соединитель, байонетный;
• Исполнение: герметичная приборная вилка без кожуха;
• Число контактов: 19;
• Условный размер корпуса: 27 мм;
• Максимальное рабочее напряжение: до 700 В (амплитудное);
• Ток на контакт: от примерно 6 до 18 А в зависимости от диаметра штыря;
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях;
• Диапазон рабочих температур: примерно от минус 60 до плюс 100–155 °C;
• Приёмка: «5»;
• Год: 2001–02.
