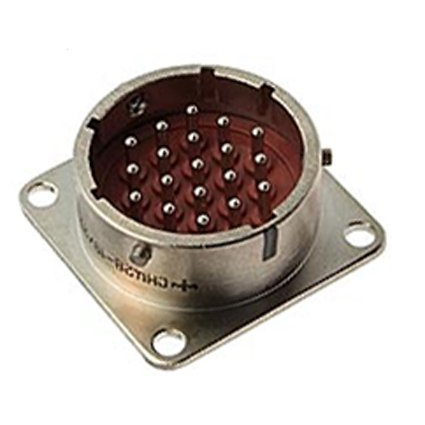

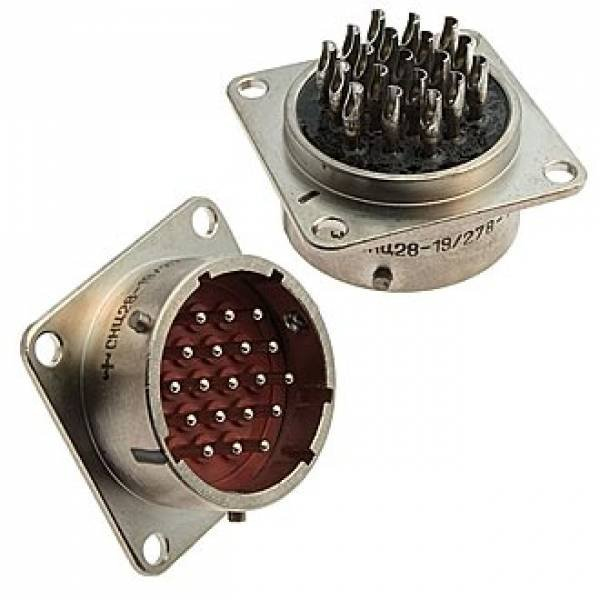

Назначение разъёма СНЦ28-19/27В-1-В

СНЦ28-19/27В-1-В — это электрический соединитель (разъём), предназначенный для использования в цепях постоянного и переменного тока, а также в импульсных системах. Изделие относится к категории СНЦ28 и применяется там, где требуется надёжное соединение для передачи электрической энергии и сигналов.

Разъём рассчитан на работу при амплитудном напряжении до 700 В и рабочем токе до 15 А. Максимальная токовая нагрузка на контакт достигает 35 А. Такие параметры позволяют использовать соединитель в силовых и сигнальных цепях различного назначения.

Подтверждённые технические характеристики

Ниже приведены характеристики, заявленные для данного изделия:

• Рабочее напряжение: до 700 В.
• Рабочий ток: до 15 А.
• Максимальный ток на контакт: до 35 А.
• Интервал рабочих температур: от минус 60 до плюс 100 градусов Цельсия при покрытии серебром и до плюс 155 градусов Цельсия при покрытии золотом.
• Количество циклов соединения и рассоединения: 500.
• Минимальная наработка: от 3000 до 13000 часов в зависимости от температурных условий.
• Срок хранения: 15 лет.

Разъёмы имеют байонетное соединение, которое обеспечивает быстрое и надёжное сочленение частей. Конструкция может быть выполнена как в приборном, так и в кабельном варианте. Корпус изготавливается с прямым или угловым кожухом, а также без кожуха.

Расшифровка условного обозначения

Обозначение СНЦ28-19/27В-1-В включает несколько смысловых элементов:

1. СНЦ28 — тип соединителя.
2. 19 — количество контактов.
3. 27 — условный размер корпуса.
4. В — вид корпуса, в данном случае вилка.
5. 1 — конструктивное исполнение.

Таким образом, маркировка позволяет определить основные параметры изделия ещё до его установки в оборудование.

Область применения

Разъёмы серии СНЦ28 используются в различных областях, включая электронику и автоматизацию. Они обеспечивают надёжное соединение для передачи электрической энергии и сигналов в условиях воздействия различных климатических факторов.

Благодаря широкому температурному диапазону, высоким значениям рабочего напряжения и тока, а также длительному сроку хранения, соединитель подходит для применения в составе промышленного и электронного оборудования, где предъявляются повышенные требования к надёжности электрических соединений.
