Назначение разъема СНЦ28-19/27В-1А-В

СНЦ28-19/27В-1А-В — это промышленный электрический соединитель цилиндрического типа, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие относится к категории СНЦ28 — серии низкочастотных цилиндрических разъемов, применяемых там, где требуется надежное и устойчивое к внешним воздействиям механическое и электрическое соединение.

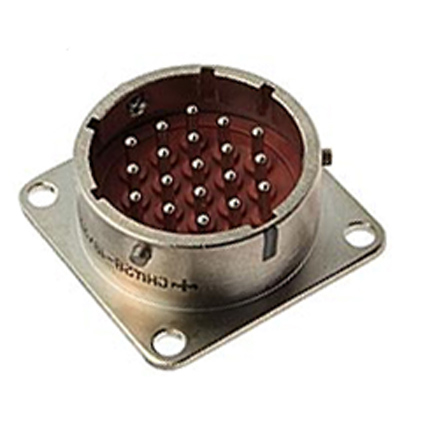

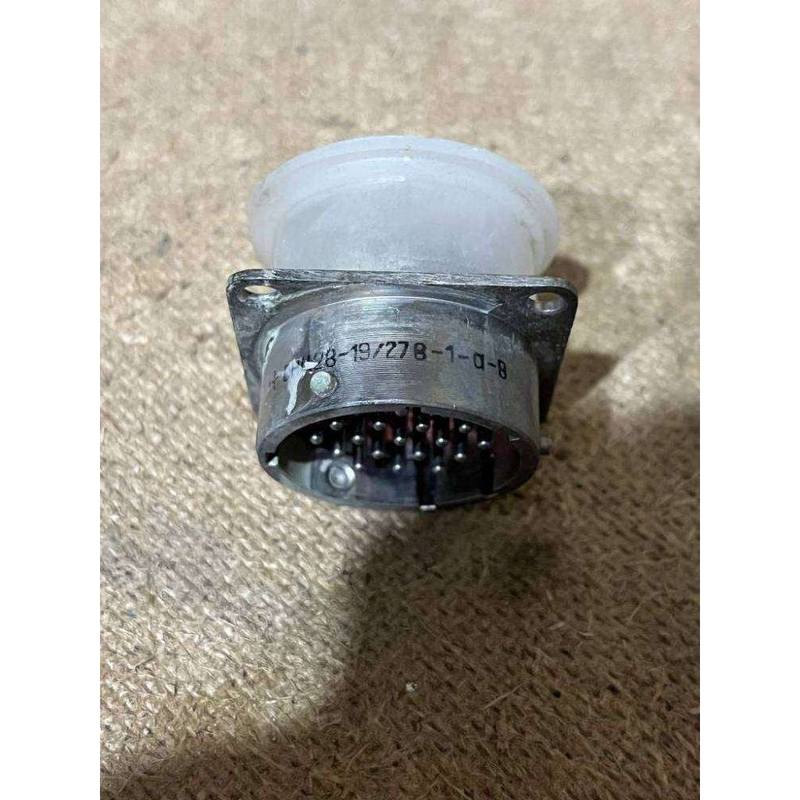

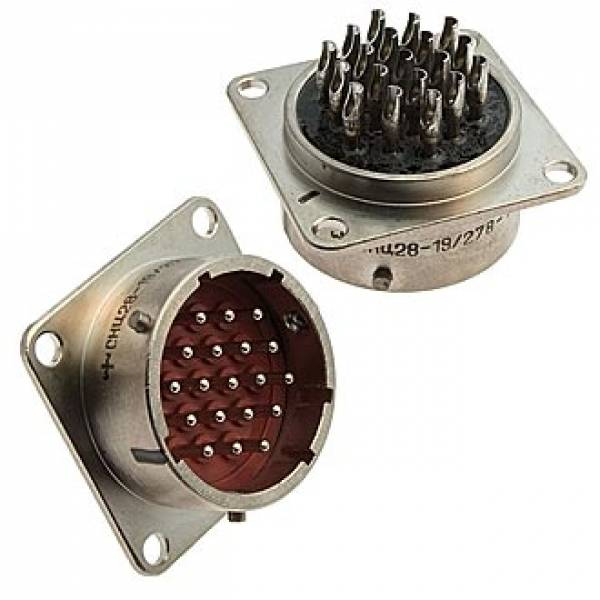

Данный соединитель представляет собой приборную вилку, то есть часть разъемного соединения, монтируемую на корпусе прибора или оборудования. Ответная часть (розетка) в комплект поставки не входит — разъем поставляется как отдельный элемент соединительной пары. Артикул товара — 8186.

Расшифровка обозначения и подтвержденные особенности

Маркировка СНЦ28-19/27В-1А-В содержит полную информацию о конструкции и исполнении изделия. Ниже приведены подтвержденные особенности, соответствующие каждому элементу обозначения.

• Тип: СНЦ28 — серия цилиндрических промышленных соединителей.
• Количество контактов: 19.
• Условный размер корпуса: 27.
• Часть соединителя: вилка, что обозначено буквой «В» в маркировке.
• Конструктивное исполнение: приборная вилка, что обозначено цифрой «1».
• Особенность: угловое положение изолятора в корпусе вилки, обозначенное буквой «А».

Таким образом, все технические параметры изделия закодированы в его названии, и расшифровка маркировки позволяет однозначно определить конфигурацию разъема перед его применением.

Конструкция и принцип работы

Разъем имеет цилиндрическую форму корпуса, внутри которого размещен изолятор с контактной системой. Угловое расположение изолятора в корпусе вилки является конструктивной особенностью исполнения «А». Такой вариант компоновки позволяет оптимизировать занимаемое пространство и упростить монтаж в стесненных условиях, когда важно правильно ориентировать жгут или кабель относительно корпуса оборудования.

Механическое соединение вилки с ответной розеткой обеспечивает надежный контакт и фиксацию частей разъема. Электрическое соединение достигается за счет контактов, число которых в данном изделии составляет 19. Конструкция рассчитана на эксплуатацию в составе соединительной пары и обеспечивает устойчивость к внешним воздействиям, характерным для промышленной среды.

Применение

Разъемы серии СНЦ28 предназначены для работы с цепями как постоянного, так и переменного тока. Они применяются в условиях, где требуется высокая надежность соединений и устойчивость к внешним воздействиям. Основные сферы применения:

1. Промышленное оборудование и системы управления.
2. Электроника и электротехнические устройства.
3. Соединение оборудования, требующего надежных и устойчивых к внешним воздействиям соединений.

Модель СНЦ28-19/27В-1А-В является одним из распространенных решений для подключения электрических цепей в указанных областях. Благодаря приборному исполнению вилки разъем удобен для установки на панели, корпуса и блоки промышленного и электронного оборудования.

Область использования и ключевые параметры

Изделие востребовано в промышленности и электронике как элемент, обеспечивающий надежное механическое и электрическое соединение. При подборе разъема следует учитывать, что он представляет собой только вилку, поэтому для создания полноценного соединения потребуется соответствующая ответная часть серии СНЦ28 с тем же условным размером корпуса и числом контактов.

Ключевые параметры изделия, подтвержденные данными каталога: тип СНЦ28, 19 контактов, условный размер корпуса 27, приборная вилка, угловое положение изолятора в корпусе вилки. Артикул товара — 8186. Сведения о производителе, стране производства, комплектации, сертификатах и гарантии в представленных данных отсутствуют.
