Назначение соединителя СНЦ28-19/27В-1-А-В

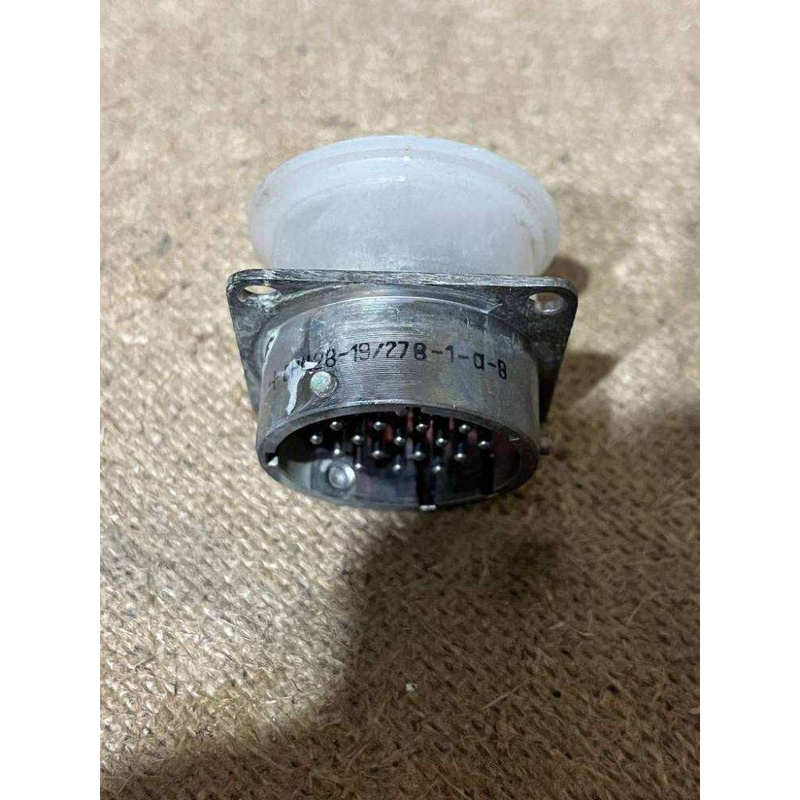

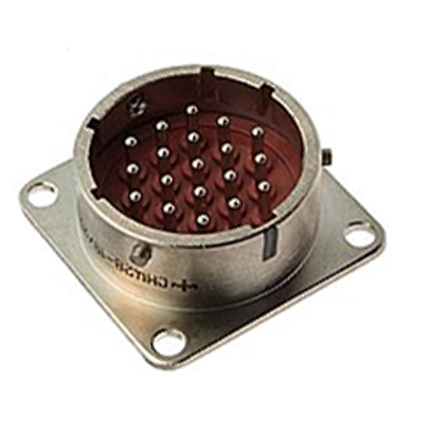

СНЦ28-19/27В-1-А-В — цилиндрический низкочастотный электрический соединитель, предназначенный для работы в цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие применяется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения. Модель относится к категории СНЦ28 и выпускается в виде приборной вилки.

Артикул изделия — 8178. Производитель в данных о товаре не указан.

Расшифровка обозначения и конструктивные особенности

Маркировка СНЦ28-19/27В-1-А-В содержит полную информацию о типе и исполнении соединителя:

• СНЦ28 — тип цилиндрического низкочастотного соединителя.
• 19 — количество контактов.
• 27 — условный размер корпуса.
• В — часть соединителя: вилка.
• 1 — конструктивное исполнение: приборная вилка.
• А — угловое положение изолятора в корпусе вилки.
• В — всеклиматическое исполнение.

Корпус соединителя имеет многошпоночную поляризацию, которая исключает несанкционированное сочленение с неподходящими ответными частями. Сочленение байонетное, что обеспечивает быстрое соединение и разъединение. Соединители данного типа изготавливаются для внутреннего монтажа и могут выпускаться с эксплуатационными металлическими заглушками.

Технические параметры

Электрические и механические характеристики соединителя СНЦ28-19/27В-1-А-В подтверждаются следующими данными:

• Максимальное рабочее напряжение — до 700 В (амплитудное значение).
• Диаметр контактов — 1 мм, 1,5 мм и 2 мм.
• Сопротивление контактов — не более 15 мОм для контактов диаметром 1 мм, не более 10 мОм для контактов диаметром 1,5 мм и не более 8 мОм для контактов диаметром 2 мм.
• Максимальный ток на контакт — от 6 А до 18 А в зависимости от диаметра контакта.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Покрытие контактов — никель.
• Монтаж проводов — пайкой.

Применение и условия эксплуатации

Соединитель востребован при сборке радиоэлектронной аппаратуры общего и специального назначения, где требуется надёжная коммутация цепей постоянного, переменного и импульсного тока. Байонетное сочленение и многошпоночная поляризация корпуса делают изделие удобным для применения в условиях, где важны быстрая стыковка и защита от ошибочного подключения.

Всеклиматическое исполнение В расширяет область использования соединителя: он рассчитан на эксплуатацию в различных климатических зонах. Монтаж проводов выполняется пайкой, что обеспечивает стабильный электрический контакт. Применение никелевого покрытия контактов способствует сохранению их параметров в процессе работы.

Для корректного подбора ответных частей и принадлежностей следует учитывать тип соединителя СНЦ28, количество контактов 19, условный размер корпуса 27 и исполнение вилки. Дополнительная комплектация, страна производства, сертификаты и гарантийные условия в предоставленных данных о товаре не указаны.
