Назначение

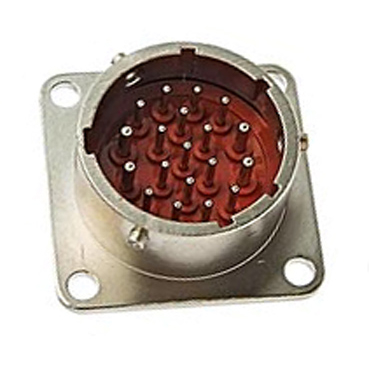

СНЦ28-19/24В-1-В (2015 года выпуска) представляет собой высокогерметичную приборную вилку цилиндрического низкочастотного типа. Изделие предназначено для работы в цепях постоянного и переменного тока, а также в импульсных системах. Вилка обеспечивает надежное электрическое соединение в условиях, требующих высокой герметичности, устойчивости к вибрациям, ударам и перепадам температур.

Модель относится к категории СНЦ28 и выпускается под артикулом 8176. Конструкция рассчитана на эксплуатацию при напряжении до 700 В (амплитудное значение) и рабочем токе от 3 до 9 А на контакт.

Подтвержденные технические особенности

Ниже приведены характеристики, подтвержденные для данной модели. Все значения соответствуют данным производителя.

• Тип соединителя: цилиндрический, низкочастотный, высокогерметичный.
• Количество контактов: 19 (согласно обозначению модели).
• Рабочее напряжение: до 700 В (амплитудное значение).
• Рабочий ток: от 3 до 9 А на контакт.
• Тип контактов: штыревые (для вилки).
• Сопротивление контактов: не более 2,5 мОм.
• Способ монтажа: приборный (на панель).
• Тип сочленения: резьбовое, обеспечивающее надежную фиксацию и герметичность соединения.
• Материал корпуса: алюминиевый сплав с антикоррозийным покрытием (например, кадмирование или никелирование).
• Материал контактов: латунь с износостойким покрытием (например, золото или серебро).
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Минимальное количество сочленений-расчленений: 500 циклов.
• Вибростойкость: высокая, способен выдерживать значительные вибрационные нагрузки.
• Ударопрочность: высокая, устойчив к механическим ударам.
• Степень защиты: соответствует IP67/IP68 в сочлененном состоянии, обеспечивая полную защиту от пыли и длительного погружения в воду.

Применение

Благодаря высоким эксплуатационным характеристикам вилка СНЦ28-19/24В-1-В применяется в ответственных областях, где требуется надежное и герметичное соединение.

• Авиационная и космическая техника: для надежного электрического соединения в бортовом оборудовании, требующем устойчивости к экстремальным условиям (вибрации, перепады температур и давления, вакуум).
• Военная техника: в системах связи, навигации, управления и других критически важных узлах военной аппаратуры, где требуется высокая надежность и герметичность.
• Морское приборостроение: для использования на надводных и подводных судах, в оборудовании, подверженном воздействию морской воды и повышенной влажности.
• Промышленное оборудование: в автоматизированных системах управления, измерительной аппаратуре и другом оборудовании, работающем в жестких условиях эксплуатации (высокая запыленность, влажность, агрессивные среды, вибрации).
• Специальные системы связи и радиотехники: в высоконадежных соединениях для телекоммуникационного оборудования и радиотехнических комплексов, где важна стабильность сигнала и защита от внешних помех.

Таким образом, СНЦ28-19/24В-1-В является универсальным решением для ответственных применений, требующих сочетания герметичности, механической прочности и стабильных электрических параметров.
