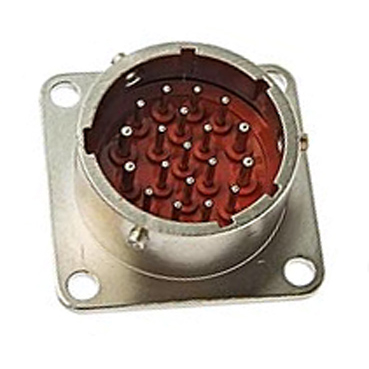

СНЦ28-19/24В-1-В — это приборная вилка, предназначенная для работы в электрических цепях с постоянным, переменным (частотой до 3 МГц) и импульсным током. Она может использоваться при максимальном рабочем напряжении до 700 В (амплитудное значение) и поддерживает рабочую токовую нагрузку от 3 до 9 А на контакт.

Основные характеристики

• Количество контактов : 19 (из них 15 с диаметром 1,0 мм и 4 с диаметром 1,5 мм).
• Условный размер корпуса : 24 мм.
• Максимальная токовая нагрузка :
  • Для контактов ? 1,0 мм: 6 А (макс.) / 3 А (рабочая)
  • Для контактов ? 1,5 мм: 12 А (макс.) / 6 А (рабочая)
  • Для контактов ? 2,0 мм: 18 А (макс.) / 9 А (рабочая)
• Сопротивление изоляции : не менее 5000 мОм.
• Количество сочленений-расчленений : до 500.
• Минимальная наработка : не менее 1000 часов.
• Срок сохраняемости : до 15 лет.

Конструкция и исполнение

вилка СНЦ28-19/24В-1-В изготавливается в герметичном исполнении и предназначена для внутреннего монтажа. Она имеет многош Оночную поляризацию корпусов и многопозиционную установку изоляторов, что защищает от несанкционированного соединения. Тип соединения — байонетный, а покрытие контактов выполнено из никеля. Монтаж проводов осуществляется пайкой.

Применение

Эти вилки широко применяются в различных электро-, радио- и контрольно-измерительных приборах. Они могут поставляться с металлическими заглушками для эксплуатации. Таким образом, СНЦ28-19/24В-1-В представляет собой надежный и универсальный ком Онент для электрических соединений в различных условиях эксплуатации.
