Назначение соединителя СНЦ28-19/24В-1В-В

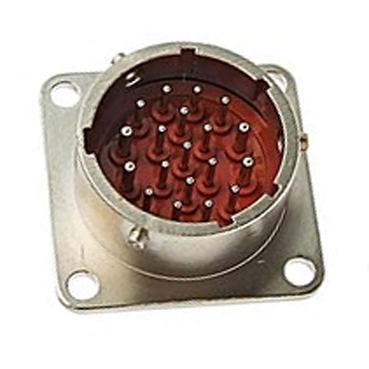

СНЦ28-19/24В-1В-В — отечественный низкочастотный цилиндрический соединитель, выполненный в виде приборной вилки. Он предназначен для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц, а также импульсного тока. Изделие применяется там, где требуется надёжное электрическое соединение при умеренных токах и напряжениях, а также устойчивость к климатическим воздействиям.

Соединитель относится к категории СНЦ28 и выпускается в конструктивном исполнении 1 — приборная вилка без кожуха. Артикул изделия — 8177.

Подтверждённые характеристики

Ниже перечислены сведения, указанные в имеющемся описании товара. Иные данные, включая состав материалов, гарантийные условия, комплектацию, страну производства и сертификаты, в предоставленной информации отсутствуют.

• Тип: низкочастотный цилиндрический соединитель, приборная вилка.
• Количество контактов: 19, из них обычно 15 контактов диаметром 1,0 мм и 4 контакта диаметром 1,5 мм.
• Условный размер корпуса: 24 мм.
• Максимальное рабочее напряжение: до 700 В (амплитудное значение).
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений-расчленений: до 500.
• Конструктивное исполнение: 1 — приборная, без кожуха.
• Особенность «В»: угловое положение изолятора в корпусе.
• Исполнение: всеклиматическое, герметичное.
• Сочленение: с розетками типа СНЦ23.

Область применения

Соединитель широко используется в электро- и радиоаппаратуре, а также в контрольно-измерительных приборах. Его применяют благодаря надёжности и устойчивости к климатическим условиям. Приборная вилка без кожуха подходит для монтажа внутри блоков и устройств, где требуется компактное соединение с фиксированным угловым положением изолятора.

Работа в цепях постоянного, переменного и импульсного тока делает изделие универсальным решением для низкочастотных трактов. Герметичное и всеклиматическое исполнение позволяет эксплуатировать соединитель в условиях повышенной влажности и других неблагоприятных внешних воздействий.

Совместимость и монтаж

СНЦ28-19/24В-1В-В сочленяется с розетками типа СНЦ23. При подборе ответной части следует учитывать количество и диаметры контактов, а также условный размер корпуса 24 мм. Особенность «В» определяет угловое положение изолятора в корпусе, поэтому при монтаже важно соблюдать ориентацию, заданную конструкцией.

Ресурс сочленений-расчленений достигает 500 циклов, что соответствует применению в приборах и аппаратуре, где соединение выполняется нечасто, но должно сохранять стабильные электрические параметры. Высокое сопротивление изоляции не менее 5000 МОм и рабочее напряжение до 700 В амплитудного значения обеспечивают запас для типовых низкочастотных цепей.

Ключевые особенности

1. Девятнадцать контактов двух типоразмеров: 15 диаметром 1,0 мм и 4 диаметром 1,5 мм.
2. Условный размер корпуса 24 мм и приборное исполнение без кожуха.
3. Герметичное всеклиматическое исполнение.
4. Сочленение с розетками типа СНЦ23.
5. Ресурс до 500 сочленений-расчленений.
