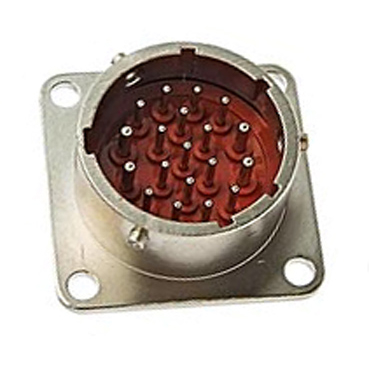

Назначение соединителя СНЦ28-19/24В-1-Б-В «5»

СНЦ28-19/24В-1-Б-В «5» — это цилиндрическая низкочастотная вилка серии СНЦ28, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также в цепях импульсного тока. Изделие применяется для электрического соединения и коммутации цепей в составе электронной, радиоэлектронной и контрольно-измерительной аппаратуры.

Соединитель относится к категории низкочастотных цилиндрических разъёмов и выпускается в герметичном исполнении. Благодаря байонетному соединению вилка обеспечивает надёжное крепление с розетками серии СНЦ23.

Подтверждённые технические особенности

Ниже приведены характеристики изделия, соответствующие техническим условиям производителя.

• Количество контактов — 19.
• Условный размер корпуса — 24.
• Максимальное рабочее напряжение — 700 В (амплитудное значение).
• Максимальная токовая нагрузка на контакт — от 6 А до 18 А.
• Сопротивление контактов — не более 15 мОм для диаметра 1 мм, не более 10 мОм для диаметра 1,5 мм и не более 8 мОм для диаметра 2 мм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

Конструкция вилки включает многошпоночную поляризацию корпуса и многопозиционную установку изолятора. Это позволяет монтировать соединитель в различных позициях и исключает ошибку при сочленении с ответной частью.

Приёмка «5»

Товар поставляется с приёмкой «5». Данный признак указывает на то, что изделие прошло приёмо-сдаточные испытания в соответствии с установленными требованиями и допущено к применению в аппаратуре соответствующего класса.

Конструкция и исполнение

СНЦ28-19/24В-1-Б-В «5» изготавливается в герметичном исполнении, что обеспечивает работоспособность соединителя при воздействии неблагоприятных факторов внешней среды. Байонетный замок фиксирует вилку в сочленённом состоянии и препятствует самопроизвольному рассоединению при вибрации и механических нагрузках.

Всеклиматическое исполнение подтверждает возможность эксплуатации изделия в различных климатических условиях. Соединитель предназначен для внутреннего монтажа в составе приборов и блоков.

Применение

Соединители серии СНЦ28 широко используются в электро-, радио- и контрольно-измерительных приборах. Конкретно данная вилка применяется для подключения цепей постоянного и переменного тока, а также импульсных цепей с частотой до 3 МГц.

Области применения изделия:

1. Электронная и радиоэлектронная аппаратура.
2. Контрольно-измерительные приборы.
3. Внутренний монтаж блоков и устройств.
4. Электрические цепи с импульсными токами.

Гарантии и срок службы

Производитель гарантирует соответствие соединителя требованиям технических условий при соблюдении правил эксплуатации, хранения и транспортировки. Гарантийный срок хранения составляет не менее 15 лет со дня изготовления. Минимальная наработка — 1000 часов во всех режимах.

Для сохранения заявленных характеристик необходимо соблюдать установленные правила эксплуатации, хранения и транспортировки, указанные в документации на изделие.
