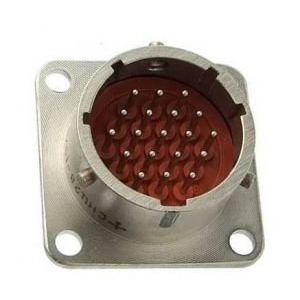

СНЦ28-19/22В-1-В — это приборная вилка, предназначенная для работы в электрических цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Она используется в различных устройствах, включая радиоэлектронную аппаратуру.

Технические характеристики

Основные параметры:

• Тип соединителя: цилиндрический, низкочастотный.
• Количество контактов: 19.
• Условный размер корпуса: 22 мм.
• Рабочая токовая нагрузка на контакт: 3 А.
• Максимальная токовая нагрузка на контакт: 6 А.
• Максимальное рабочее напряжение: 700 В.
• Сопротивление контактов: не более 15 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений-расчленений: до 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 15 лет.

Размеры и условия эксплуатации:

• Габаритные размеры: 23,6 ? 29,4 ? 29,4 мм.
• Температурный диапазон эксплуатации: от -60° С до +155° С.
• Атмосферное давление: рабочее Ониженное до $1,3imes 10^{-10}$ 1 , 3 ? 1 0 ? 10 Па.

Конструкция и особенности

вилка СНЦ28-19/22В-1-В имеет герметичное исполнение и предназначена для внутреннего монтажа. Она сочленяется с розетка ми серии СНЦ23 и обеспечивает надежное соединение благодаря байонетному типу соединения. Контакты покрыты никелем, а монтаж проводов осуществляется пайкой. Поляризация и установка:
вилка обладает многош Оночной поляризацией и многопозиционной установкой изоляторов, что предотвращает несанкционированное соединение. Угловое положение изолятора может быть обозначено буквами (а, б, в, г), при нормальном положении буква не указывается. СНЦ28-19/22В-1-В является надежным ком Онентом для различных электрических систем, обеспечивая долговечность и устойчивость к внешним воздействиям.
