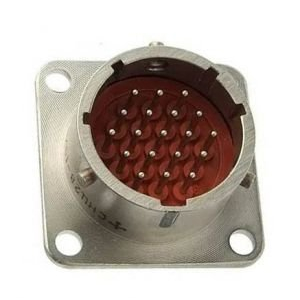

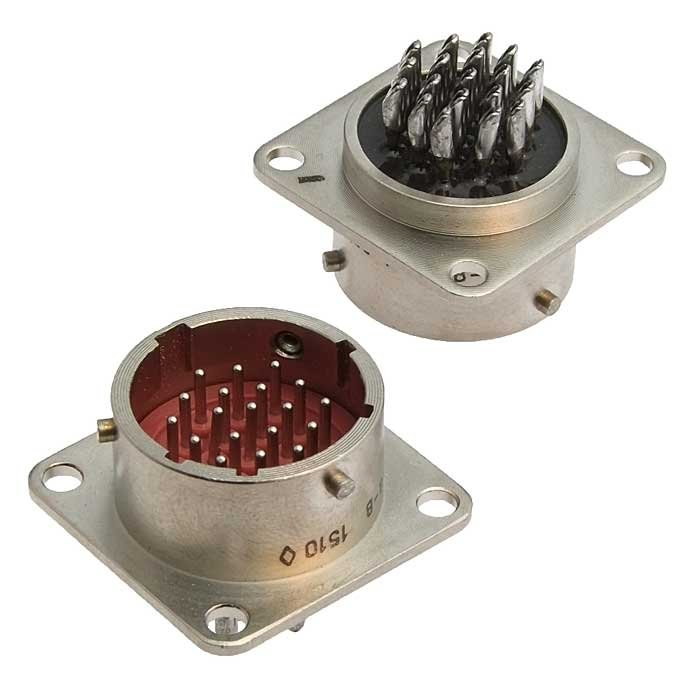

Назначение разъёма СНЦ28-19/22В-1А-В «5»

СНЦ28-19/22В-1А-В «5» — приборный разъём серии СНЦ28, предназначенный для надёжного электрического соединения в радиоэлектронной аппаратуре и промышленном оборудовании. Изделие применяется в цепях постоянного тока, переменного тока частотой до 3 МГц и импульсных токов с амплитудой напряжения до 700 В.

Основное назначение — внутренний монтаж в радиоэлектронной аппаратуре и других устройствах, где требуется надёжный, многократно сочленяемый контакт. Разъём относится к серии СНЦ28, что обозначает условный размер корпуса и тип крепления. Такое исполнение востребовано при сборке блоков, пультов, стоек и иных узлов, где важна стабильность соединения при вибрации и перепадах температуры.

Расшифровка обозначения и конструктивные особенности

В обозначении «19/22» указывается количество контактов (19) и соответствующий размер корпуса (22 мм). Исполнение «В-1А» означает приборную вилку без кожуха с определённым типом фиксации и поляризацией корпуса, обеспечивающей правильную ориентацию при сочленении.

Корпус имеет поляризацию (обычно пятишпоночную), что предотвращает неправильное подключение и упрощает монтаж. Разъём сочленяется с соответствующими розетками СНЦ23, образуя единую соединительную систему. Всеклиматическое исполнение позволяет использовать разъём в различных условиях окружающей среды, включая широкий диапазон температур.

Технические характеристики и применение

• Серия: СНЦ28, условный размер корпуса 22 мм.
• Количество контактов: 19.
• Исполнение: приборная вилка без кожуха, тип «В-1А».
• Рабочее напряжение: до 700 В (амплитудное значение).
• Род тока: постоянный, переменный частотой до 3 МГц, импульсный.
• Токовая нагрузка на контакт: порядка нескольких ампер (в зависимости от сечения провода).
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
• Приемка: «5».
• Совместимость: сочленяется с розетками СНЦ23.

Разъём рассчитан на многократное сочленение и расчленение, что обеспечивает высокую надёжность соединения. Применение охватывает радиоэлектронную аппаратуру, промышленное оборудование и другие устройства, где требуется устойчивый многократно сочленяемый контакт. При монтаже следует учитывать поляризацию корпуса и тип фиксации, а также подбирать сечение провода исходя из допустимой токовой нагрузки на контакт.
