Назначение

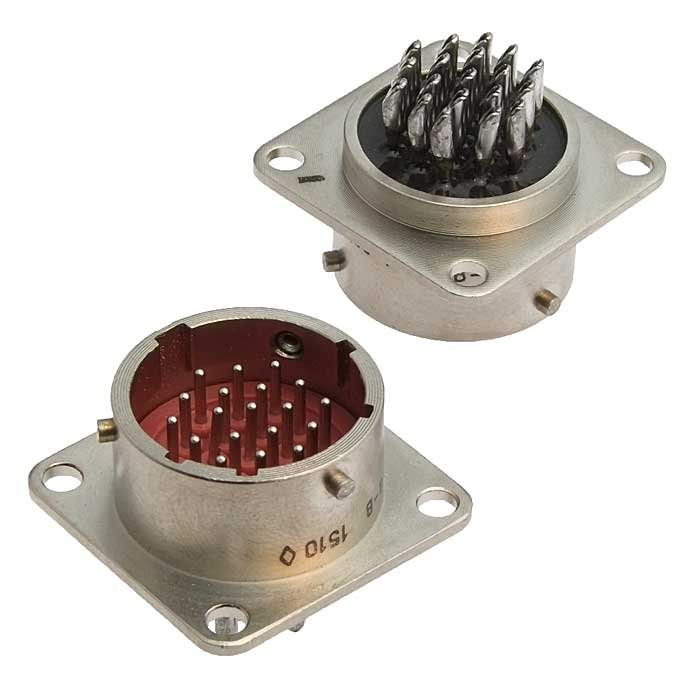

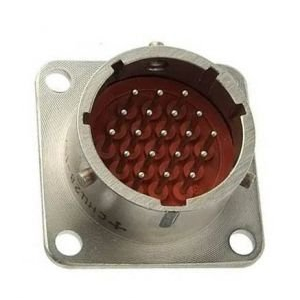

СНЦ28-19/22В-1А-В — это электрический соединитель (разъём) серии СНЦ28, предназначенный для обеспечения надёжного электрического соединения в различных электронных и электрических устройствах. Изделие относится к типу приборных вилок и применяется для коммутации цепей в составе электронных схем, промышленного оборудования и бытовой техники.

Разъём обеспечивает механическое и электрическое соединение между прибором и ответной частью, позволяя передавать сигналы и питание по контактам. Конструкция предусматривает устойчивость к неблагоприятным климатическим факторам, что расширяет область применения.

Подтверждённые особенности

Ниже перечислены характеристики, соответствующие описанию товара:

• Количество контактов: 19.
• Условный размер корпуса: 22 мм.
• Конструктивное исполнение: приборная вилка.
• Особенность конструкции: угловое положение изолятора в корпусе вилки.
• Высота: 5,8 мм.
• Ширина: 9,8 мм.
• Глубина: 15,3 мм.
• Диаметр жилы: от 0,4 до 0,9 мм; по изоляции возможен диаметр до 2,08 мм.

Указанные параметры определяют совместимость разъёма с ответными частями соответствующего типоразмера и применимость с проводом подходящего сечения. Угловое положение изолятора влияет на ориентацию выводов при монтаже.

Применение

Разъём СНЦ28-19/22В-1А-В применяется для обеспечения надёжного соединения в различных электрических и электронных схемах. Благодаря устойчивости к неблагоприятным климатическим факторам он может использоваться в условиях, где требуется стабильная работа соединения.

Разъёмы серии СНЦ28 широко применяются в промышленности и быту благодаря своей универсальности и надёжности. Типичные сценарии использования включают подключение приборов, монтаж кабельных сборок и коммутацию цепей внутри устройств.

Ключевые сведения

1. Артикул: 8172.
2. Категория: СНЦ28.
3. Производитель: не указано.
4. Краткое описание из каталога: не указано.
5. Характеристики VirtueMart: нет заполненных характеристик.

Для корректного подбора ответной части и провода следует ориентироваться на количество контактов, условный размер корпуса 22 мм и допустимый диаметр жилы от 0,4 до 0,9 мм, а также на диаметр по изоляции до 2,08 мм.
