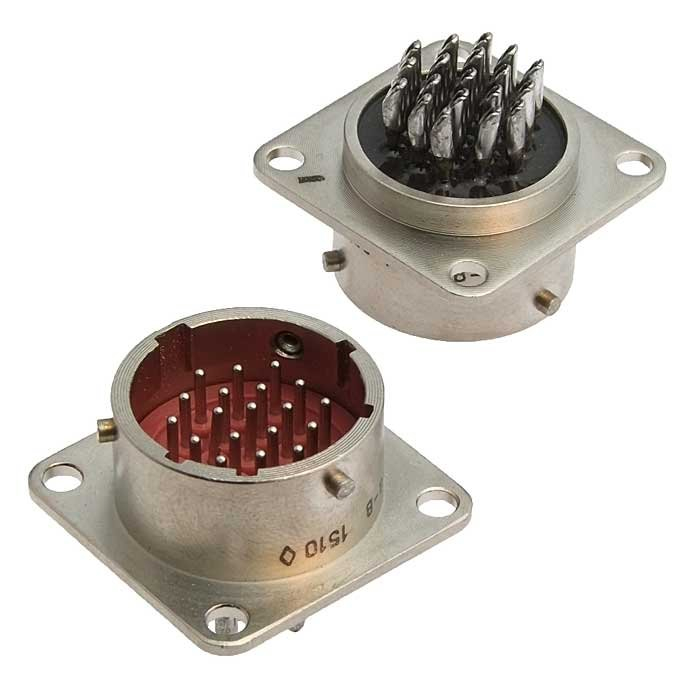

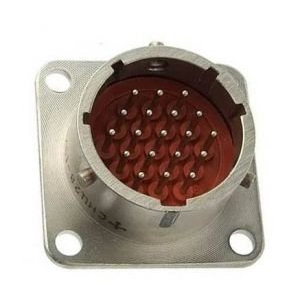

Соединитель СНЦ28-19/22В-1-А-В представляет собой цилиндрический, низкочастотный, герметичный разъем, предназначенный для внутреннего монтажа в радиоэлектронной аппаратуре. Он используется для соединения и разъединения электрических цепей при работе с постоянным, переменным (частотой до 3 МГц) и импульсным током при напряжении до 700 В (амплитудное значение).

Основные характеристики:

• Тип соединителя : Цилиндрический, низкочастотный, герметичный.

• Количество контактов : 19.

• Условный размер корпуса : 22 мм.

• Вид корпуса : вилка.

• Конструктивное исполнение : Приборная вилка.

• Угловое положение изолятора : Угловое (обозначается буквой "а").

• Климатическое исполнение : Всеклиматическое.

Технические параметры:

• Максимальный ток на одиночный контакт : В зависимости от диаметра контакта (1,0 мм, 1,5 мм, 2,0 мм) — 6 А, 12 А, 18 А соответственно.

• Сопротивление контактов : Не более 15 мОм для контактов диаметром 1,0 мм.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : Не менее 15 лет.

Применение:

Соединители СНЦ28 используются в радиоэлектронной аппаратуре общего и специального назначения. Они имеют байонетное сочленение и никелевое покрытие контактов. Провода подключаются методом пайки.
