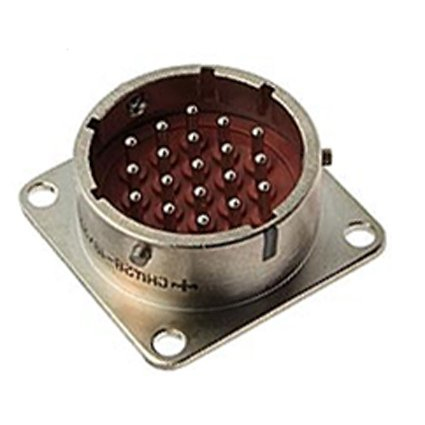

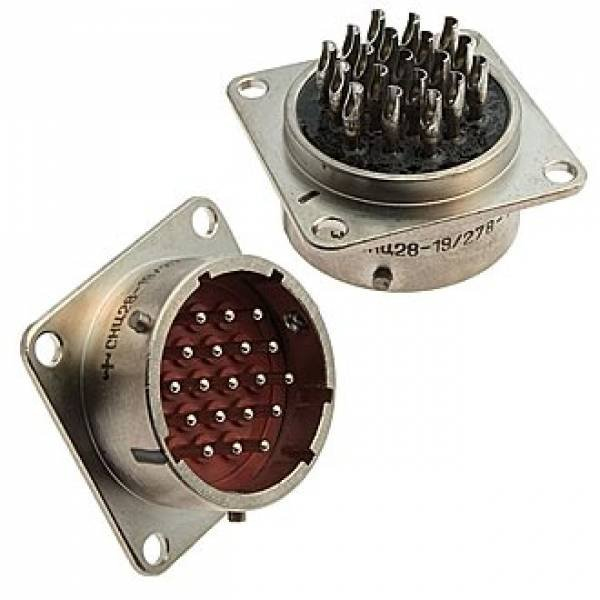

Соединители СНЦ28-19-27В-1-В представляют собой цилиндрические низкочастотные вилки, предназначенные для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц), а также для импульсных токов. Они могут использоваться при максимальном рабочем напряжении до 700 В (амплитудное значение) и обеспечивают надежное соединение в радиоэлектронной аппаратуре как общего, так и специального назначения.

Основные характеристики :

• Тип соединителя : цилиндрический, низкочастотный, герметичный.

• Климатическое исполнение : всеклиматическое по ГОСТ В 20.39.404-81.

• Количество контактов : 19.

• Условный размер корпуса : 27.

• Сопротивление контактов : не более 15 мОм для диаметра 1 мм, 10 мОм для 1,5 мм и 8 мОм для 2 мм.

• Максимальная токовая нагрузка на контакт : от 6 А до 18 А в зависимости от диаметра контакта.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Способ монтажа проводов : пайкой.

Конструкция и особенности :

Соединители имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора, что предотвращает случайное несоответствующее соединение. Они изготавливаются в герметичном исполнении и сочленяются с розетка ми типа СНЦ23, которые соответствуют техническим условиям ГЕ0.367.241ТУ. Сочленение осуществляется байонетным способом, что обеспечивает надежность соединения.

Применение :

Соединители СНЦ28-19-27В-1-В находят применение в различных областях радиоэлектронной техники, включая оборудование общего назначения и специализированные устройства. Они обеспечивают высокую степе
