Назначение соединителя СНЦ28-10/22В-1-Б-В РОМБ

СНЦ28-10/22В-1-Б-В РОМБ — это цилиндрический низкочастотный разъём-вилка советского и российского производства, предназначенный для создания надёжных электрических соединений в составе приборов и оборудования. Соединитель применяется в цепях постоянного тока, переменного тока с частотой до 3 МГц и в цепях передачи импульсных сигналов при рабочем напряжении до 700 В.

Изделие относится к категории СНЦ28 и выполнено в ромбовидном (ромбическом) исполнении, что отражено в наименовании «РОМБ». Такое конструктивное исполнение обеспечивает компактную компоновку без кожуха и предназначено для внутреннего монтажа, где важны герметичность и устойчивость к экстремальным условиям эксплуатации.

Конструктивные особенности и совместимость

Вилка СНЦ28-10/22В-1-Б-В оснащена десятью контактами диаметром 1,5 мм. Условный размер корпуса составляет 22 мм. Соединитель сочленяется с розетками типа СНЦ23 посредством байонетной фиксации, что обеспечивает быстрое и надёжное соединение. Многошпоночная поляризация исключает неправильное позиционирование и гарантирует точное совпадение ответных частей.

Ромбовидное исполнение корпуса без кожуха позволяет использовать вилку в стеснённых условиях внутреннего монтажа, где требуется минимизировать занимаемый объём. Конструкция рассчитана на эксплуатацию в составе ответственных электрических цепей и обеспечивает стабильный контакт при механических воздействиях.

Основные технические характеристики

• Количество контактов: 10 штук диаметром 1,5 мм
• Рабочий ток на контакт: 6 А, максимально допустимый ток — 12 А
• Условный размер корпуса: 22 мм
• Рабочее напряжение: до 700 В
• Сопротивление изоляции: не менее 5000 МОм
• Диапазон рабочих температур: от минус 60 до плюс 155 градусов Цельсия
• Срок сохраняемости: 15 лет
• Наработка: не менее 1000 часов
• Ресурс сочленений-расчленений: 500 циклов

Условия эксплуатации и применение

Соединитель СНЦ28-10/22В-1-Б-В РОМБ рассчитан на работу в жёстких условиях. Он выдерживает вибрационные нагрузки в диапазоне от 1 до 5000 Гц с ускорением до 400 метров на секунду в квадрате, ударные воздействия с ускорением до 15000 метров на секунду в квадрате, а также пониженное атмосферное давление вплоть до 1,3 умноженное на 10 в минус десятой степени Паскаля.

Благодаря указанным характеристикам вилка применяется во внутренних монтажах приборов и оборудования, где предъявляются повышенные требования к герметичности, механической прочности и устойчивости к экстремальным условиям. Типовыми областями использования являются радиоэлектронная аппаратура, измерительные приборы, системы связи и другие устройства, в которых необходима передача сигналов и питания по цепям постоянного, переменного и импульсного тока.

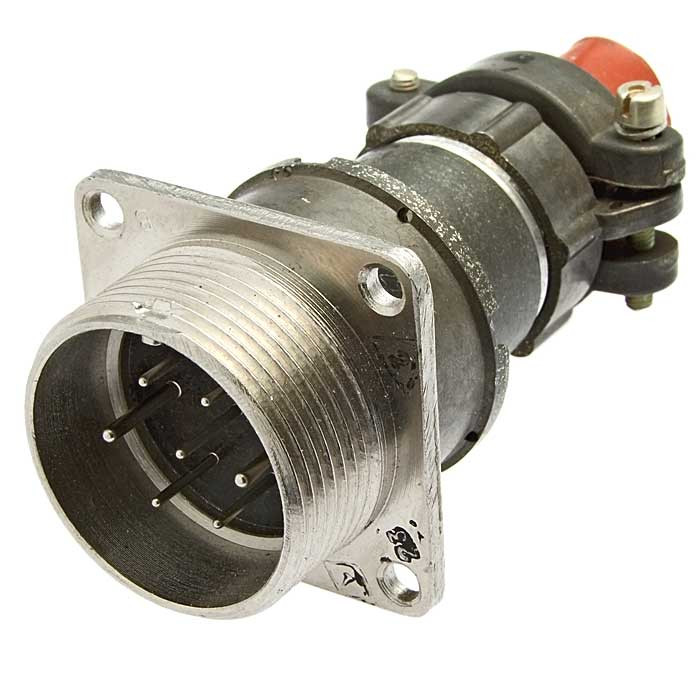

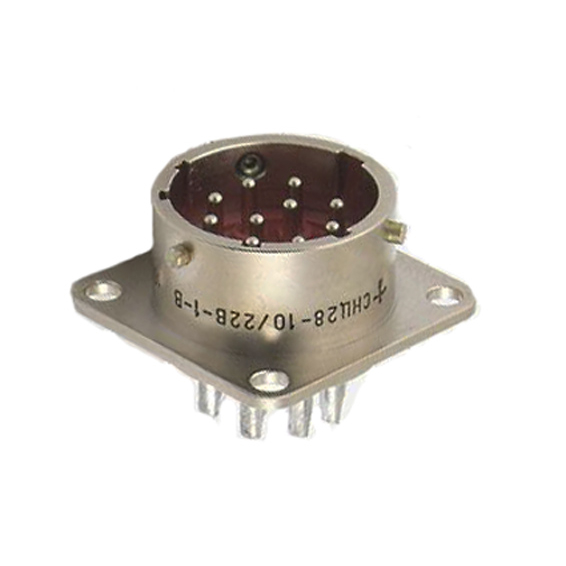

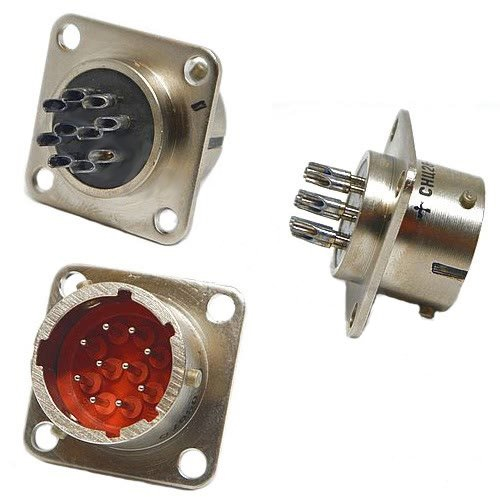

Изображение товара демонстрирует типичный вид вилки с десятью контактами и ромбовидным исполнением корпуса. Артикул изделия — 8168. Категория — СНЦ28. Производитель в предоставленных данных не указан.
