Назначение и область применения

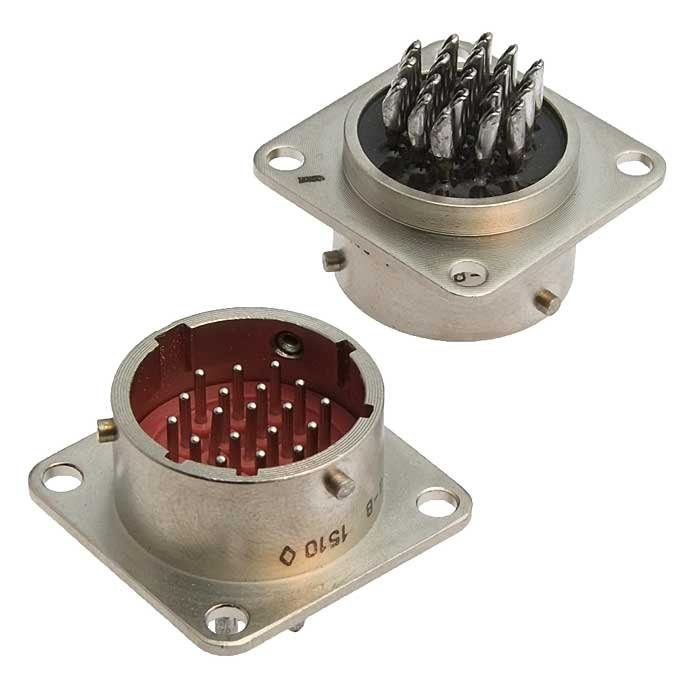

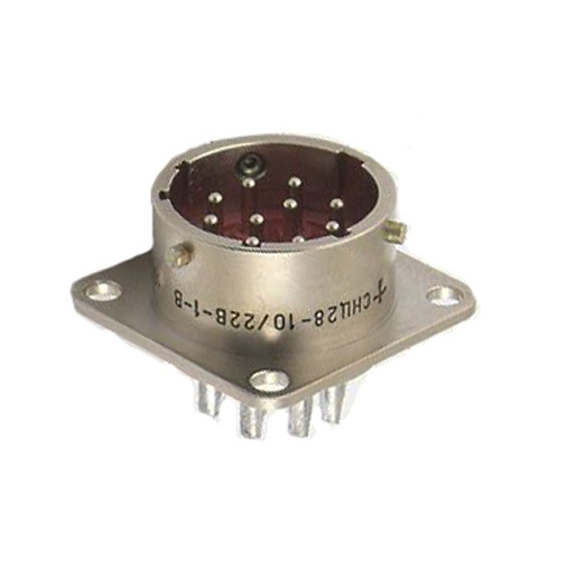

СНЦ28-10/22В-1-б-В Электросоединитель «5» представляет собой приборную вилку блочного типа из серии цилиндрических низкочастотных соединителей СНЦ28. Изделие предназначено для коммутации электрических цепей постоянного, переменного и импульсного тока. Рабочий диапазон частот переменного тока достигает 3 МГц, что позволяет применять соединитель в устройствах промышленной электроники, измерительной аппаратуре, контрольно-испытательном оборудовании и системах автоматики.

Конструкция вилки рассчитана на внутренний монтаж и предполагает фиксацию на панели прибора или корпусе оборудования. Байонетный механизм сочленения обеспечивает быстрое, надёжное соединение и исключает самопроизвольное расчленение при вибрационных воздействиях. Соединитель относится к всеклиматическому исполнению и пригоден для эксплуатации в составе аппаратуры, работающей в различных климатических условиях, включая ответственные промышленные объекты.

Конструктивные особенности и технические характеристики

Соединитель имеет следующие конструктивные параметры, подтверждённые технической документацией:

• Количество контактов — 10.
• Диаметр контактов — 1,5 мм.
• Условный размер корпуса — 22 мм.
• Исполнение — вилка приборная без кожуха.
• Способ монтажа — пайка проводов к контактным хвостовикам.
• Покрытие контактов — никель.
• Тип фиксации — байонетный замок.

Электрические параметры изделия подтверждают его пригодность для широкого круга низкочастотных применений. Рабочая токовая нагрузка на один контакт составляет 6 А, при этом максимально допустимое значение достигает 12 А. Сопротивление изоляции между контактами и корпусом — не менее 5000 МОм в нормальных климатических условиях, что гарантирует отсутствие утечек и стабильную работу в измерительных цепях. Максимальное рабочее напряжение составляет 700 В амплитудного значения.

Эксплуатационные показатели и надёжность

Соединитель рассчитан на длительную эксплуатацию в составе оборудования. Гарантированное количество циклов сочленения-расчленения составляет 500. Минимальная наработка — 1000 часов. Срок сохраняемости изделия в заводской упаковке при соблюдении условий хранения достигает 15 лет.

Приёмка «5» и год выпуска 2017 указывают на соответствие изделия требованиям технических условий и проведённый контроль качества на предприятии-изготовителе. Поставка осуществляется в заводской упаковке, обеспечивающей сохранность соединителя при транспортировке и складском хранении.

Маркировка и расшифровка обозначения

Обозначение СНЦ28-10/22В-1-б-В содержит полную информацию о конструктивных особенностях изделия. Аббревиатура СНЦ28 обозначает базовый тип — соединитель цилиндрический низкочастотный, всеклиматического исполнения по соответствующему стандарту. Число 10 указывает на количество контактов. Значение 22 определяет условный размер корпуса в миллиметрах. Буква В обозначает тип части соединителя — вилка. Сочетание «1-б-В» уточняет конструктивное исполнение: приборная вилка без монтажного кожуха, с покрытием контактов никелем, предназначенная для пайки проводов.

Такая детализированная маркировка позволяет однозначно идентифицировать изделие при подборе ответных частей и обеспечивает совместимость с розетками соответствующего исполнения серии СНЦ28. Применение соединителя особенно актуально при обслуживании и ремонте оборудования, в котором используются компоненты данной серии, а также при разработке новых приборов, требующих компактных и надёжных разъёмных соединений.
