Назначение

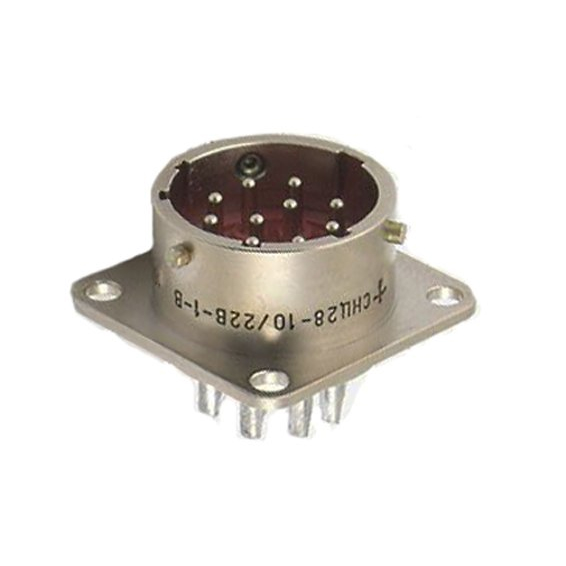

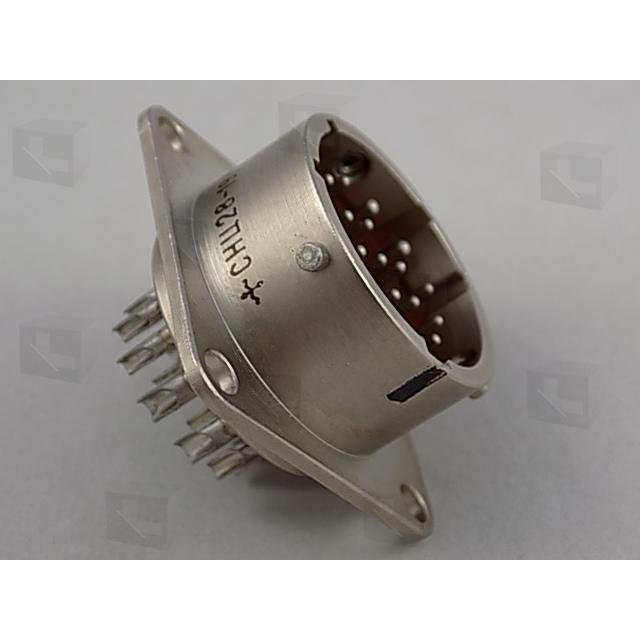

СНЦ28-10/22В-1-б-В «5» (артикул 40967) — приборная вилка цилиндрического низкочастотного соединителя. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока с частотой до 3 МГц и импульсного тока.

Вилка широко применяется в электро-, радио- и контрольно-измерительных приборах, где требуется надёжное электрическое соединение при повышенных требованиях к стабильности параметров.

Основные технические характеристики

Соединитель имеет 10 контактов диаметром 1,5 мм. Условный размер корпуса составляет 22 мм. Рабочий ток на контакт достигает 6 А, максимальное значение — 12 А. Максимальное напряжение — 700 В (амплитудное значение). Сопротивление изоляции — не менее 5000 МОм.

Указанные параметры определяют область применения вилки: слаботочные и среднесигнальные цепи приборной техники, измерительные тракты, системы передачи импульсных сигналов.

Конструкция и исполнение

Тип сочленения — байонетный, что обеспечивает быстрое и надёжное соединение с ответной частью. Монтаж проводов выполняется пайкой. Покрытие контактов — никель.

Вилка изготавливается в герметичном всеклиматическом исполнении, без кожуха, и предназначена для внутреннего монтажа. Сочленяется с розетками серии СНЦ23.

• Тип сочленения: байонетный.
• Способ монтажа проводов: пайка.
• Покрытие контактов: никель.
• Исполнение: герметичное, всеклиматическое, без кожуха.
• Назначение монтажа: внутренний.
• Совместимость: розетки СНЦ23.

Надёжность и условия эксплуатации

Количество сочленений-расчленений — 500 циклов. Минимальная наработка составляет 1000 часов, срок сохраняемости — 15 лет.

Изделие работоспособно при температурах от минус 60 до плюс 155 градусов Цельсия и при вибрации в диапазоне от 1 до 5000 Гц.

Приёмка товара — «5». Год выпуска — 2008.

Применение

Вилка СНЦ28-10/22В-1-б-В «5» применяется в составе соединителей серии СНЦ28 в приборах и устройствах, где требуется байонетное сочленение с розетками СНЦ23 и паяльный монтаж проводников. Благодаря всеклиматическому исполнению и расширенному температурному диапазону изделие подходит для эксплуатации в жёстких условиях.

Типовые области применения: электронные и радиоэлектронные приборы, контрольно-измерительная аппаратура, системы, работающие с постоянным, переменным и импульсным током.
