Назначение и область применения

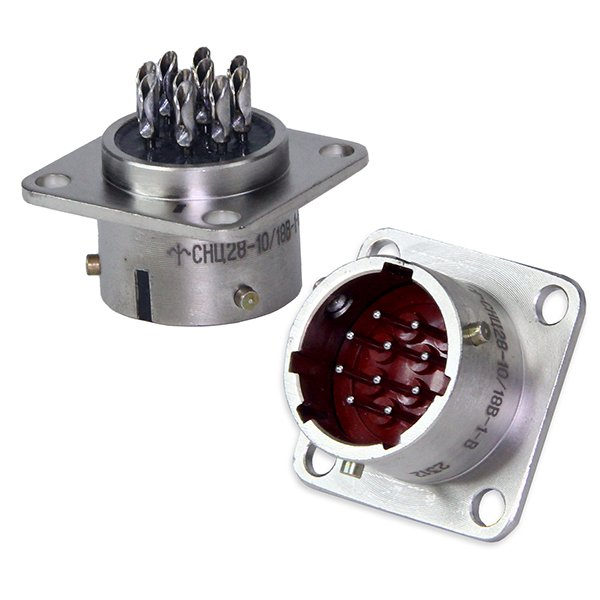

Соединитель СНЦ28-10/18В-1-В «ОТК» представляет собой цилиндрическую низкочастотную вилку серии СНЦ28, предназначенную для внутреннего монтажа в аппаратуре и кабельных изделиях. Устройство используется в электрических цепях постоянного, переменного (до частоты порядка 3 МГц) и импульсного токов для коммутации сигналов и питания блоков и приборов. Изделие рассчитано на работу в сложных климатических условиях, имеет всеклиматическое исполнение «В» по ГОСТ В 20.39.404-81 и применяется в радиоэлектронной и измерительной аппаратуре, в том числе в изделиях с повышенными требованиями к надёжности.

Соединитель относится к серии СНЦ28 и изготавливается по отдельным техническим условиям предприятий-разработчиков, в частности СКНЦ.5523.127 ТУ. Благодаря конструктивному исполнению без кожуха (исполнение 1) вилка устанавливается непосредственно на стенку прибора или блока, что обеспечивает компактное размещение и удобство внутреннего монтажа.

Конструктивные особенности и совместимость

Корпус соединителя выполнен в цилиндрической форме и оснащён байонетным замком, обеспечивающим быстрое и надёжное сочленение. Вилка совместима с розетками серии СНЦ23, что расширяет возможности применения в составе различных радиоэлектронных комплексов. Количество контактов составляет 10, условный размер корпуса — 18 мм, диаметр контактов порядка 1 мм. В зависимости от варианта исполнения контакты могут изготавливаться с никелевым либо золотым покрытием. Монтаж проводов на контакты выполняется пайкой, что характерно для вилок серии СНЦ28. Для защиты приборных частей от загрязнения по заказу могут поставляться эксплуатационные заглушки.

Герметичность конструкции подтверждается показателем скорости утечки гелия при перепаде давления — не более 0,005 Па·см³/с. Приёмка изделия осуществляется отделом технического контроля, что подтверждает соответствие заявленным техническим характеристикам.

Электрические и эксплуатационные параметры

• Максимальное рабочее напряжение (амплитудное значение): 700 В
• Рабочая токовая нагрузка на контакт: до 3 А
• Максимальная кратковременная токовая нагрузка: до 6 А
• Сопротивление контактов: не более 15 мОм
• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм
• Диапазон рабочих температур: от минус 60 до плюс 155 °C
• Срок сохранности: порядка 15 лет
• Минимальная наработка: 1000 часов
• Количество гарантированных сочленений-расчленений: не менее 500

Комплектация и хранение

Изделие поставляется в заводской упаковке, обеспечивающей сохранность при транспортировке и хранении. Год выпуска — 2024. Артикул товара: 21097. Категория: СНЦ28. Производитель: Электросоединитель.

Соединитель СНЦ28-10/18В-1-В «ОТК» сочетает высокие электрические показатели, климатическую стойкость и механическую надёжность, что делает его пригодным для ответственных применений в аппаратуре с длительным сроком службы и повышенными требованиями к качеству электрических соединений.
