Назначение

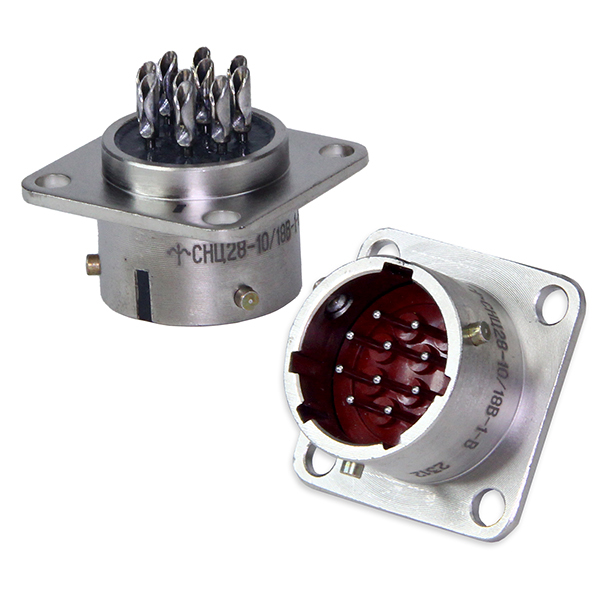

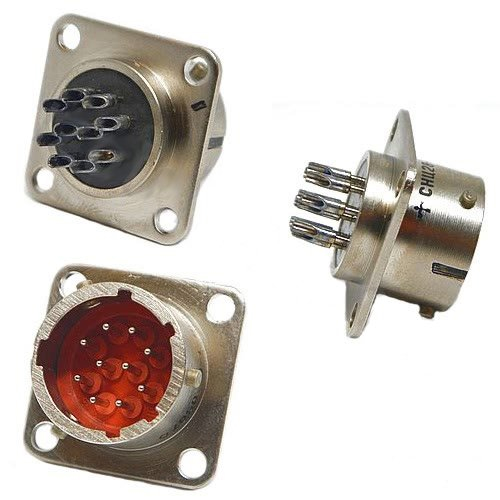

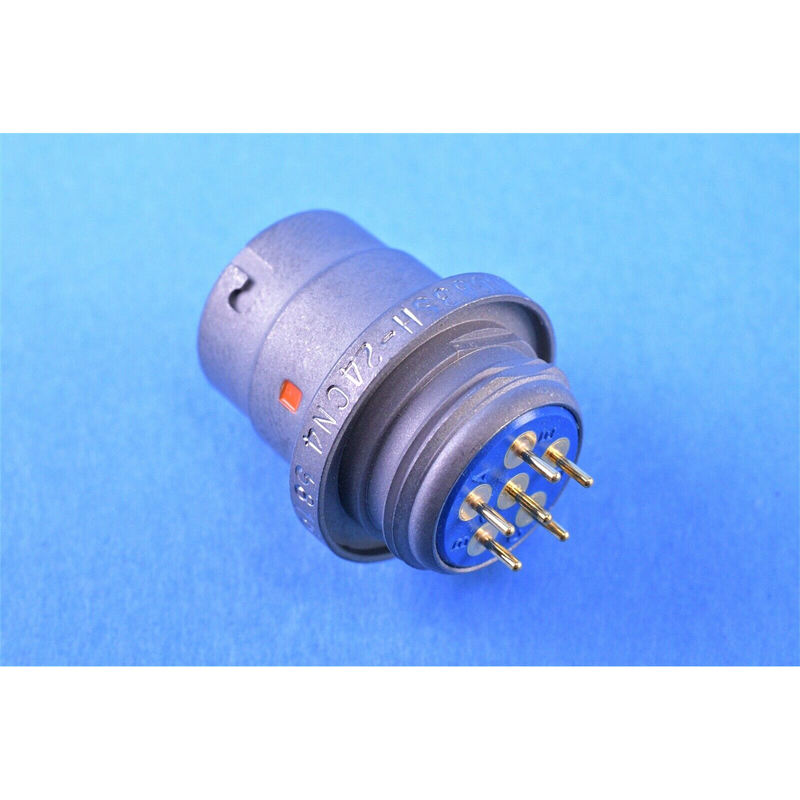

СНЦ28-10/18В-1-В представляет собой приборную вилку цилиндрического низкочастотного типа, предназначенную для работы в электрических цепях постоянного и переменного тока, а также в цепях импульсных токов. Изделие применяется в радиоэлектронной аппаратуре общего и специального назначения, где требуется компактное и надёжное электрическое соединение с фиксацией ответной части.

Вилка используется в составе соединителей совместно с розетками типа СНЦ23. Благодаря байонетному соединению обеспечивается быстрое сочленение и расчленение с гарантированной фиксацией, что важно для приборов, подверженных вибрации и механическим нагрузкам.

Технические характеристики

• Тип соединителя: цилиндрический, низкочастотный.
• Количество контактов: 10.
• Условный размер корпуса: 18.
• Диаметр контактов: 1 мм.
• Рабочая токовая нагрузка на контакт: 3 А.
• Максимальная токовая нагрузка на контакт: 6 А.
• Максимальное рабочее напряжение: 700 В.
• Сопротивление контактов: не более 15 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Количество сочленений-расчленений: до 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 15 лет.

Условия эксплуатации

Вилка СНЦ28-10/18В-1-В способна функционировать в широком диапазоне температур от минус 60 градусов до плюс 155 градусов по Цельсию. Изделие устойчиво к пониженному атмосферному давлению, а также к механическим воздействиям.

По устойчивости к вибрации обеспечивается работа при синусоидальной вибрации с частотами от 1 Гц до 5000 Гц и амплитудой ускорения до 400 метров на секунду в квадрате. По механическому удару нормируются нагрузки одиночного действия до 15000 метров на секунду в квадрате и многократного действия до 1500 метров на секунду в квадрате.

Конструкция и исполнение

СНЦ28-10/18В-1-В имеет байонетное соединение, что обеспечивает надёжное соединение с розетками типа СНЦ23. Вилка выполнена в герметичном исполнении и предназначена для внутреннего монтажа.

Контакты покрыты никелем, а монтаж проводов осуществляется пайкой. Изделие доступно в различных вариантах исполнения в зависимости от условий приёмки, включая военную приёмку или приёмку по техническому контролю.

Применение и совместимость

Основное применение вилки связано с подключением кабельных сборок и жгутов к блокам радиоэлектронной аппаратуры, приборам и устройствам, эксплуатируемым в тяжёлых климатических и механических условиях. Сочетание герметичного исполнения, широкого температурного диапазона и стойкости к вибрации и удару делает её пригодной для аппаратуры специального назначения.

Для корректной эксплуатации необходимо подбирать ответные розетки типа СНЦ23 с соответствующим условным размером корпуса 18 и числом контактов 10. Монтаж проводов выполняется пайкой, что требует соблюдения температурного режима пайки и защиты контактов от перегрева.
