Назначение

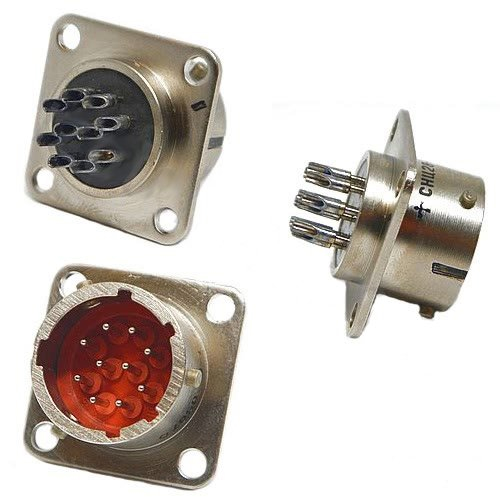

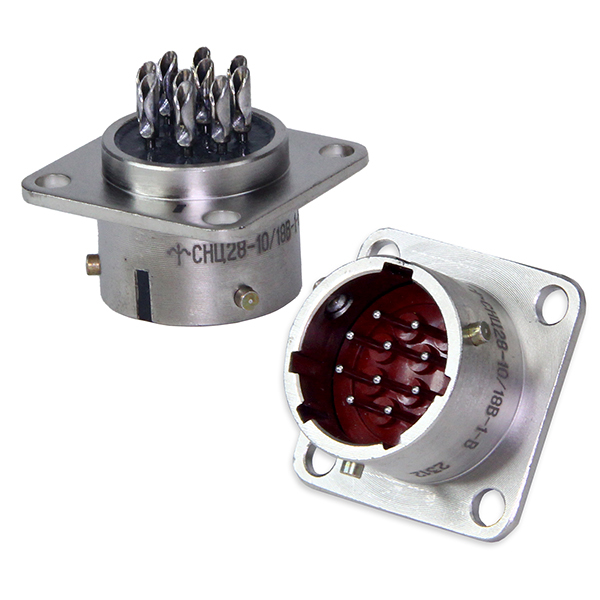

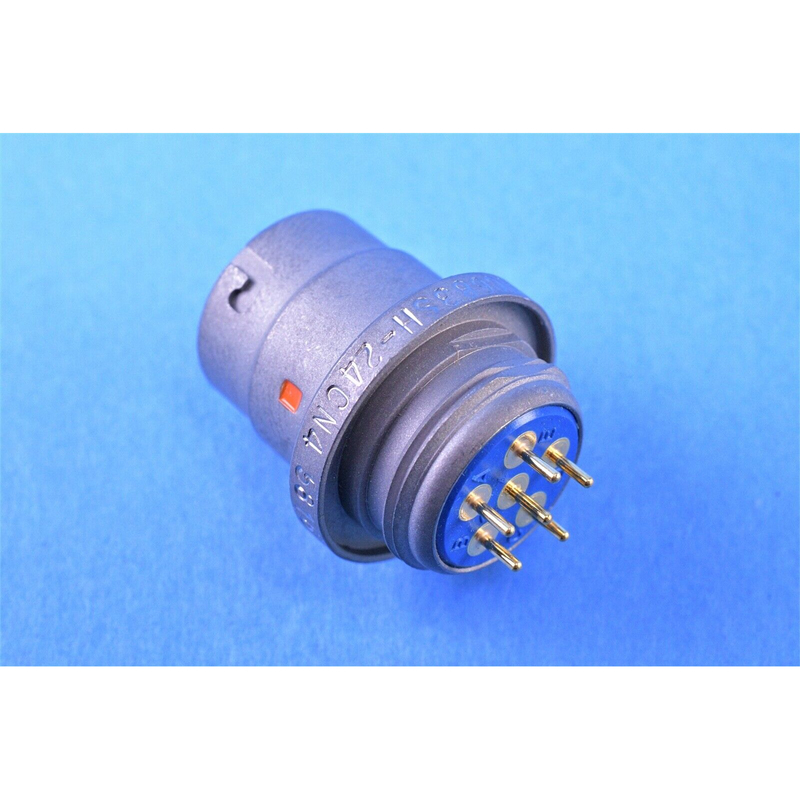

СНЦ28-10/18В-1-А-В — это приборная вилка, предназначенная для работы в электрических цепях постоянного, переменного и импульсного токов. Изделие относится к типу соединителей СНЦ28 — цилиндрических, низкочастотных и герметичных. Вилка применяется для внутреннего монтажа и обеспечивает электрическое соединение цепей с числом контактов 10 при условном размере корпуса 18 мм.

Конструкция вилки включает многошпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе. Соединение с ответной частью — байонетное, что обеспечивает быструю и надёжную фиксацию при сочленении. Монтаж проводов выполняется пайкой.

Подтверждённые технические характеристики

Ниже приведены основные электрические и эксплуатационные параметры вилки СНЦ28-10/18В-1-А-В.

• Количество контактов: 10
• Условный размер корпуса: 18 мм
• Диаметр контактов: 1 мм
• Рабочая токовая нагрузка на контакт: 3 А
• Максимальная токовая нагрузка на контакт: 6 А
• Максимальное рабочее напряжение: 700 В (амплитудное значение)
• Сопротивление контактов: не более 15 мОм
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях
• Количество сочленений-расчленений: до 500
• Минимальная наработка: 1000 часов
• Срок сохраняемости: 15 лет
• Габаритные размеры: 23,6 на 25,9 на 25,9 мм

Покрытие контактов — никель. Совокупность перечисленных параметров определяет область применения вилки в составе низкочастотных герметичных соединителей серии СНЦ28.

Условия эксплуатации

Вилка СНЦ28-10/18В-1-А-В может использоваться в широком диапазоне температур от минус 60 до плюс 155 градусов Цельсия. Изделие устойчиво к механическим воздействиям, включая синусоидальные вибрации и удары.

• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц, амплитуда ускорения до 400 метров на секунду в квадрате
• Механический удар одиночного действия: до 15000 метров на секунду в квадрате
• Механический удар многократного действия: до 1500 метров на секунду в квадрате

Применение и конструктивные особенности

Вилка предназначена для внутреннего монтажа в составе электрических соединений постоянного, переменного и импульсного тока. Байонетное соединение упрощает сочленение и расчленение при эксплуатации, а многошпоночная поляризация корпуса исключает неправильную стыковку с ответной частью. Многопозиционная установка изолятора в корпусе позволяет компоновать контакты в требуемом порядке.

СНЦ28-10/18В-1-А-В является частью более широкой серии соединителей СНЦ28, которые могут иметь различные исполнения в зависимости от требований к качеству и условиям эксплуатации. Совместимость с ответными частями определяется типом соединителя и условным размером корпуса 18 мм.

Изделие поставляется без указания комплектации и страны производства в предоставленных данных. Гарантийные условия и сведения о сертификации в исходных данных не приведены.
