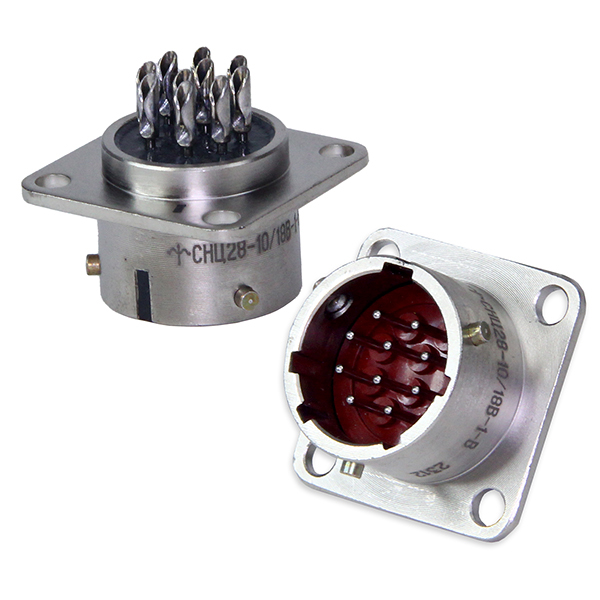

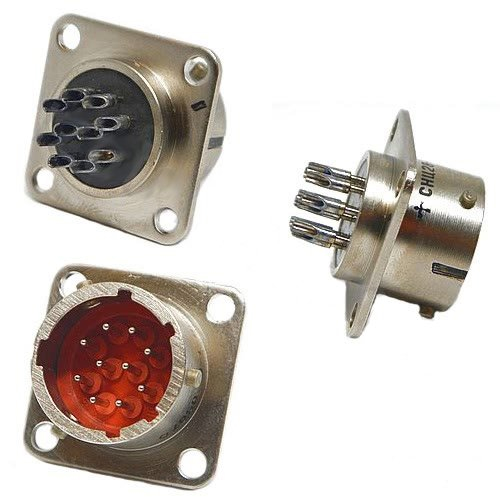

Соединители СНЦ28-10/18В-1-б-В представляют собой цилиндрические малогабаритные низкочастотные вилки для внутреннего монтажа с байонетной фиксацией. Они предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 700 В (амплитудное значение).

Общие характеристики :

• Тип соединителя: цилиндрический, низкочастотный, герметичный

• Климатическое исполнение: всеклиматическое

• Состав соединителя: вилка

• Вид корпуса: блочный (приборный)

• Исполнение монтажной части:

• Вид сочленения: байонетный

• Поляризация корпуса: многошпоночная поляризация и многопозиционная установка изолятора в корпусе

• Покрытие контактов: никель

• Способ монтажа проводов: пайкой

Технические параметры :

• Количество контактов: 10

• Сопротивление контактов, не более: 15 мОм (диаметр контакта 1,0 мм), 10 мОм (диаметр контакта 1,5 мм), 8 мОм (диаметр контакта 2,0 мм)

• Максимальное рабочее напряжение: до 700 В (амплитудное значение)

вилки СНЦ28-10/18В-1-б-В сочленяются с розетка ми СНЦ23. Они имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора. Монтаж проводов осуществляется пайкой. Соединители СНЦ28 изготавливаются для внутреннего монтажа во всеклиматическом исполнении. Гарантийный срок хранения соединителей СНЦ28 составляет не менее 15 лет со дня изготовления. Гарантийная наработка составляет 1000 часов во всех режимах и условиях, допускаемых ТУ, и 100000 часов в облегчённом режиме.
