Назначение и область применения

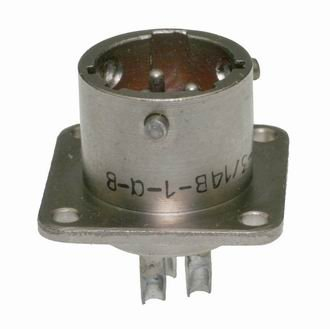

Разъем СНЦ28-4/14В-1-В ВП — цилиндрический низкочастотный соединитель серии СНЦ28, предназначенный для электрического соединения и оперативного расчленения цепей в радиоэлектронной и радиотехнической аппаратуре. Соединители этой серии применяются в пультах управления, блоках питания, измерительных приборах, связной аппаратуре и кабельных сборках, где требуется многократное сочленение и расчленение без нарушения качества электрического контакта.

Цилиндрическая конструкция корпуса защищает контактную группу от случайных касаний и механических повреждений, а также упрощает монтаж в стеснённых условиях внутри аппаратуры. Поставка в заводской упаковке обеспечивает сохранность контактов и корпуса при транспортировке и хранении до момента установки.

Исполнение и маркировка

Товарная позиция имеет артикул 7651 и отнесена к категории СНЦ28. В обозначении «4/14В» отражены сведения о числе контактов и типоразмере контактной группы данной серии; точные значения для конкретного исполнения приведены в паспорте изделия.

Индекс «ВП» означает, что разъем изготовлен с приёмкой военного представительства. Такая приёмка предусматривает проведение приёмо-сдаточных испытаний партии по нормам, установленным для данной серии, и подтверждает соответствие изделий конструкторской документации.

• Серия СНЦ28 — цилиндрические низкочастотные соединители;
• Исполнение с индексом «ВП» — наличие приёмки военного представительства;
• Заводская упаковка — защита контактной группы и корпуса при перевозке и хранении;
• Паспорт в комплекте — документ с техническими данными изделия и отметками о приёмке.

Комплектность поставки

1. Разъем СНЦ28-4/14В-1-В ВП — 1 штука.
2. Заводская упаковка.
3. Паспорт.

Паспорт является основным документом для конкретного изделия: в нём приводятся технические параметры, сведения о партии и отметки о приёмке. Именно по паспорту следует сверять характеристики перед установкой разъема в аппаратуру.

Технические данные и подбор

Заполненные характеристики в карточке товара отсутствуют, поэтому конкретные параметры — число и диаметр контактов, допустимые ток и напряжение, сопротивление изоляции, климатическое исполнение, устойчивость к вибрации и ударам — необходимо уточнять по паспорту, входящему в комплект поставки.

Что проверить перед монтажом

• Соответствие числа контактов и их типоразмера схеме соединений;
• Допустимые рабочие ток и напряжение для выбранной цепи;
• Климатическое исполнение и допустимые механические нагрузки на месте установки;
• Совместимость с ответной частью по серии и типоразмеру корпуса;
• Целостность изоляции, контактов и корпуса после транспортировки.

Монтаж и хранение

Монтаж разъема выполняется в соответствии с указаниями паспорта и действующими отраслевыми нормами. При пайке следует избегать перегрева контактных элементов и попадания припоя и флюса на изоляционные детали. Сочленение и расчленение производится без применения избыточных усилий и перекосов корпуса.

До установки разъем рекомендуется хранить в заводской упаковке в закрытом помещении с нормальной влажностью, вдали от агрессивных сред и источников нагрева. Перед эксплуатацией проводится внешний осмотр изделия и проверка соответствия маркировки данным паспорта.
