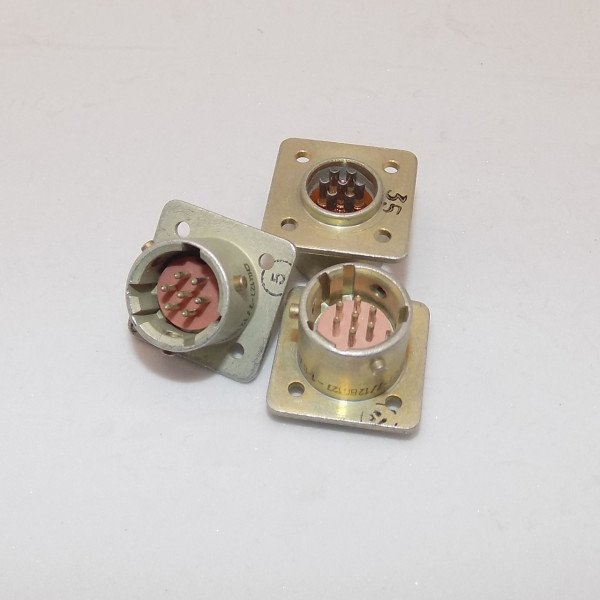

Назначение соединителя СНЦ272-4/14ВП11-2-Б

СНЦ272-4/14ВП11-2-Б — это электрический соединитель, предназначенный для работы в цепях постоянного и переменного тока с максимальным напряжением до 700 В. Изделие применяется для создания надёжного электрического соединения и передачи электрической энергии в составе различных электрических систем.

Соединитель подходит для использования в электрических цепях с частотой до 3 МГц. Такое сочетание рабочих параметров делает его пригодным как для силовых, так и для сигнальных линий, где требуется стабильная передача тока и сохранение целостности соединения при внешних воздействиях.

Конструктивные особенности и монтаж

Соединение частей соединителя выполнено резьбовым. Резьбовой способ сочленения обеспечивает механическую прочность стыка, устойчивость к вибрационным нагрузкам и простоту сборки при монтаже. За счёт этого соединитель можно многократно сочленять и разъединять без потери качества контакта в пределах заявленного ресурса.

Монтаж соединителя возможен двумя способами: обжимкой и пайкой. Это расширяет область применения изделия, поскольку позволяет выбирать метод присоединения провода в зависимости от условий эксплуатации, типа провода и требований к качеству контакта на конкретном объекте.

Технические характеристики

• Максимальное рабочее напряжение: до 700 В.
• Род тока: постоянный и переменный.
• Максимальная частота: до 3 МГц.
• Тип сочленения: резьбовое.
• Способы монтажа: обжимка и пайка.
• Диаметр контактов: 1,0 мм, 1,5 мм или 2,0 мм.
• Сопротивление контакта: не более 10 мОм в зависимости от диаметра контакта.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Количество циклов разъединения: до 500.
• Минимальная наработка: не менее 1000 часов.

Материалы контактов и устойчивость к воздействиям

Контакты соединителя покрыты золотом. Золотое покрытие улучшает проводимость в зоне контактирования и повышает устойчивость контактов к коррозии, что особенно важно при длительной эксплуатации и в условиях повышенной влажности.

Соединители данного типа устойчивы к воздействию специальных факторов. Это позволяет использовать их в сложных условиях эксплуатации, где к электрическим соединениям предъявляются повышенные требования по надёжности и стабильности параметров.

Область применения

СНЦ272-4/14ВП11-2-Б применяется в промышленных и бытовых электротехнических системах, где требуется устойчивое электрическое соединение. Изделие востребовано в составе кабельных сборок, приборных и аппаратных соединений, а также в линиях передачи электрической энергии с рабочим напряжением до 700 В.

Благодаря резьбовому сочленению, возможности обжимки и пайки, а также высокому сопротивлению изоляции и стойкости контактов соединитель подходит для решения задач, требующих длительного срока службы и сохранения электрических параметров при многократном сочленении.

Краткие сведения о товаре

Наименование: СНЦ272-4/14ВП11-2-Б. Артикул: 8163. Категория: СНЦ272. Год выпуска, указанный в имеющемся описании: 2010.

Соединитель СНЦ272-4/14ВП11-2-Б представляет собой надёжное решение для создания устойчивых электрических соединений в промышленных и бытовых приложениях. Совокупность заявленных характеристик — напряжение до 700 В, частота до 3 МГц, сопротивление контакта не более 10 мОм, сопротивление изоляции не менее 5000 МОм и ресурс до 500 циклов разъединения — позволяет использовать его в ответственных электрических цепях.
