Назначение и конструктивное исполнение

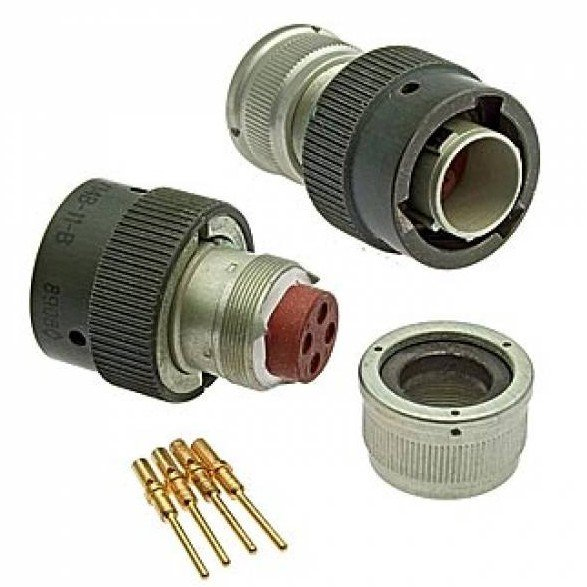

СНЦ27-4/14В-1-В представляет собой приборную вилку цилиндрического низкочастотного соединителя серии СНЦ27. Изделие предназначено для работы в электрических цепях постоянного, переменного тока частотой до 3 МГц, а также в цепях импульсного тока. Конструктивно соединитель выполнен в герметичном исполнении без кожуха и ориентирован на внутренний монтаж в аппаратуре.

Вилка сочленяется с розетками серии СНЦ23 по ТУ ГЕО.367.241 или аналогичным розеткам, совместимым по присоединительным размерам. Условный размер корпуса составляет 14 мм, количество контактов — 4 шт., диаметр каждого контакта — 1,0 мм. Приемка изделия — «5», что подтверждает соответствие требованиям технических условий и проведение необходимых контрольных испытаний.

Электрические и эксплуатационные характеристики

Соединитель рассчитан на длительную работу с токовой нагрузкой 3 А на один контакт. Максимально допустимая токовая нагрузка достигает 6 А. Рабочее напряжение составляет до 700 В амплитудного значения. Сопротивление электрического контакта не превышает 5 мОм, сопротивление изоляции — не менее 5000 МОм, что обеспечивает стабильность электрических соединений даже при длительной эксплуатации.

Изделие сохраняет работоспособность в широком диапазоне температур от минус 60 °C до плюс 155 °C. Конструкция выдерживает механические нагрузки высокой интенсивности:

• вибрационные воздействия частотой до 5000 Гц с ускорением до 400 м/с²;
• ударные нагрузки с ускорением до 15 000 м/с²;
• пониженное давление окружающей среды до 1,3·10⁻¹⁰ Па.

Установленный ресурс соединителя составляет 500 циклов сочленений-расчленений, минимальная наработка — не менее 1000 часов. Такие показатели подтверждают пригодность изделия для ответственных применений с повышенными требованиями к надёжности.

Области применения и условия эксплуатации

СНЦ27-4/14В-1-В применяется в аппаратуре, эксплуатируемой в суровых условиях, включая авиационную технику, тормозные системы и другие объекты, где присутствуют высокие температуры, интенсивные вибрации и значительные механические нагрузки. Герметичное исполнение позволяет использовать соединитель в узлах, требующих защиты контактных групп от воздействия внешней среды.

Вилка предназначена для внутреннего монтажа, при котором корпус соединителя закрепляется непосредственно на приборной панели или в монтажном отверстии оборудования. Отсутствие кожуха упрощает компоновку в стеснённых условиях и сокращает массогабаритные показатели узла. Совместимость с розетками СНЦ23 даёт возможность построения разъёмных соединений с гибким выбором ответной части в зависимости от схемы подключения.

Комплектация и упаковка

Изделие поставляется в заводской упаковке, обеспечивающей сохранность электрических контактов и корпуса при транспортировке и хранении. Упаковка исключает механические повреждения и попадание загрязнений до момента монтажа. Год выпуска партии — 2011. Артикул изделия — 21096.

Категория товара в каталоге — СНЦ27, производитель — Электросоединитель. Применение качественных материалов контактной группы и корпуса обеспечивает стабильные электрические параметры в течение всего заявленного ресурса.
