Назначение соединителя СНЦ27-3/14В-1-В

СНЦ27-3/14В-1-В — это цилиндрический низкочастотный электрический соединитель (вилка) герметичного исполнения без кожуха, предназначенный для приборного монтажа в электрических цепях. Изделие применяется для организации разъёмных соединений в приборах и электронных устройствах, работающих на постоянном, переменном и импульсном токах.

Конструкция рассчитана на эксплуатацию в условиях умеренного и холодного климата, в том числе в составе герметичных и виброопасных узлов. Монтаж выполняется непосредственно в стенку прибора, кожух в данной модификации не предусмотрен.

Расшифровка обозначения и конструктивные особенности

Маркировка соединителя несёт информацию о его типоразмере и исполнении. Ниже приведены подтверждённые данные:

• СНЦ27 — типоразмер цилиндрического низкочастотного соединителя.
• 3 — количество контактов в соединителе.
• 14 — условный диаметр корпуса, составляющий около 14 мм.
• В — вилка.
• 1 — приборная вилка без кожуха.

Дополнительные буквы в обозначении могут указывать на всеклиматическое исполнение и положение изолятора. Контакты, как правило, выполнены из латуни с покрытием (микро-никель или оловянное покрытие), а корпус — из ударопрочной негорючей пластмассы.

Технические характеристики и режимы работы

Рабочее напряжение соединителя достигает 700 В (амплитудное значение). Допустимый ток зависит от типа контакта и условий применения, однако для контактов такого ряда он обычно составляет до единиц ампер постоянного или переменного тока.

Соединитель рассчитан на большое число коммутаций — до нескольких сотен сочленений-расчленений — и имеет минимальную наработку порядка 1000 часов. Рабочий диапазон частот переменного тока простирается примерно до 3 МГц.

Применение и совместимость

СНЦ27-3/14В-1-В востребован в приборостроении и электронике, где требуется компактное герметичное разъёмное соединение с приборным монтажом. Типичные сферы применения:

1. Электрические цепи постоянного и переменного тока в приборах и электронных устройствах.
2. Герметичные узлы, в которых необходимо обеспечить надёжную изоляцию контактов от внешней среды.
3. Виброопасные узлы, где предъявляются повышенные требования к механической стойкости соединения.
4. Импульсные цепи в составе низкочастотной аппаратуры.

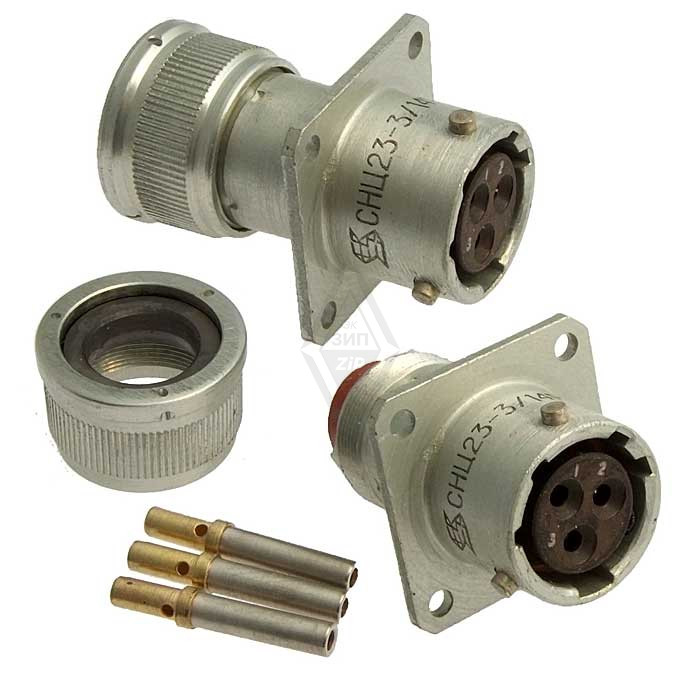

Соединитель сопрягается с соответствующими розетками серии СНЦ23/27 того же типоразмера и исполнения. Это обеспечивает взаимозаменяемость в рамках указанных серий и упрощает подбор ответной части при комплектовании узлов.

Условия эксплуатации и монтаж

Изделие предназначено для работы в условиях умеренного и холодного климата. Герметичное исполнение позволяет применять его в узлах, где требуется защита контактной группы от воздействия внешней среды. Монтаж производится непосредственно в стенку прибора без использования кожуха, что сокращает занимаемый объём и упрощает компоновку аппаратуры.

При подборе соединителя следует учитывать количество контактов, условный диаметр корпуса около 14 мм и тип исполнения — приборная вилка без кожуха. Для корректной работы необходимо использовать ответную розетку соответствующего типоразмера и исполнения серии СНЦ23/27.
