Назначение

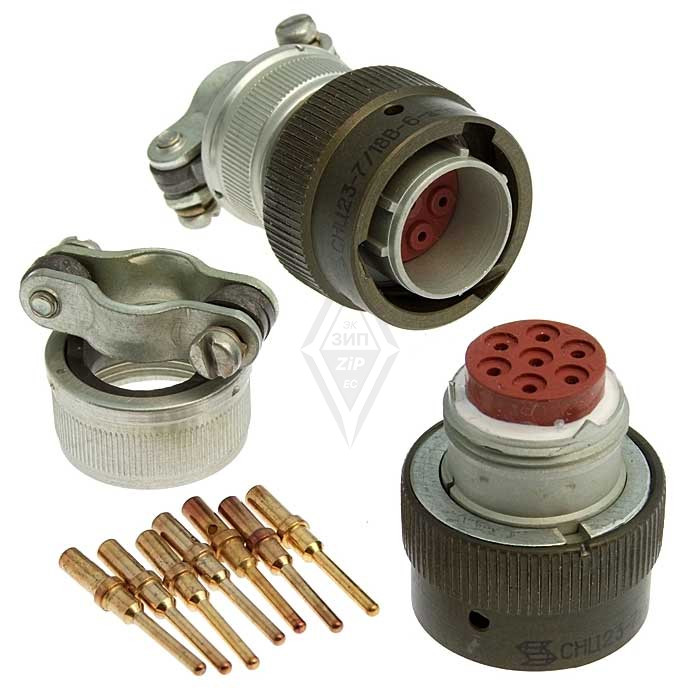

СНЦ23Л-7/18Р-6-А-В — многопозиционная цилиндрическая розетка, предназначенная для использования в электрических цепях с постоянным и переменным током при частоте до 3 МГц. Изделие применяется для внутреннего монтажа и оснащено локальной защитой контактов. Розетка входит в категорию СНЦ23 и выпускается под артикулом 8161.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного исполнения розетки. Значения относятся к контактам двух типоразмеров — диаметром 1 мм и диаметром 1,5 мм, поэтому часть электрических параметров указана отдельно для каждого варианта.

• Количество контактов: 4
• Тип соединения: байонетный
• Максимальное рабочее напряжение: 700 В (амплитудное значение)
• Рабочий ток на каждый контакт диаметром 1 мм: от 3,6 А до 9,5 А
• Рабочий ток на каждый контакт диаметром 1,5 мм: от 9 А до 15 А
• Сопротивление контакта диаметром 1,0 мм: не более 4 мОм
• Сопротивление контакта диаметром 1,5 мм: не более 2,5 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Количество сочленений-расчленений: до 500
• Минимальная наработка: не менее 3000 часов

Конструкция и исполнение

Розетка может быть выполнена в нескольких конструктивных вариантах, что позволяет подобрать исполнение под конкретный способ монтажа и требования к защите места соединения кабеля с корпусом. Доступны исполнения с прямым кожухом, с угловым кожухом, а также с обоймой под термоусаживающуюся трубку.

Соединение с ответной частью выполняется байонетным способом. Розетки серии СНЦ23Л совместимы с переходниками типа ОНЦ-БГ-3.

Условия эксплуатации

Изделие рассчитано на работу в различных климатических условиях. Рабочая температура зависит от материала покрытия контактов: для золочения она может достигать плюс 155 градусов Цельсия, для серебрения — плюс 100 градусов Цельсия. Минимальная предельная температура составляет минус 60 градусов Цельсия.

Розетка сохраняет работоспособность при механических ударах и вибрациях в диапазоне частот от 1 Гц до 5000 Гц.

Применение

Благодаря сочетанию четырёх контактов, байонетного соединения и стойкости к широкому диапазону температур и вибрационных нагрузок розетка СНЦ23Л-7/18Р-6-А-В подходит для применения в электрических системах, где требуется надёжное разъёмное соединение цепей постоянного и переменного тока. Локальная защита контактов и варианты конструктивного исполнения кожуха упрощают монтаж внутри оборудования и обеспечивают защиту зоны соединения.

Изделие может использоваться в составе электрических цепей с частотой до 3 МГц, а заявленный ресурс — до 500 циклов сочленения-расчленения и минимальная наработка не менее 3000 часов — определяют область его применения как компонента для систем, рассчитанных на длительную эксплуатацию с периодическим подключением и отключением.
