Назначение соединителя СНЦ23Л-32/33Р-6-В

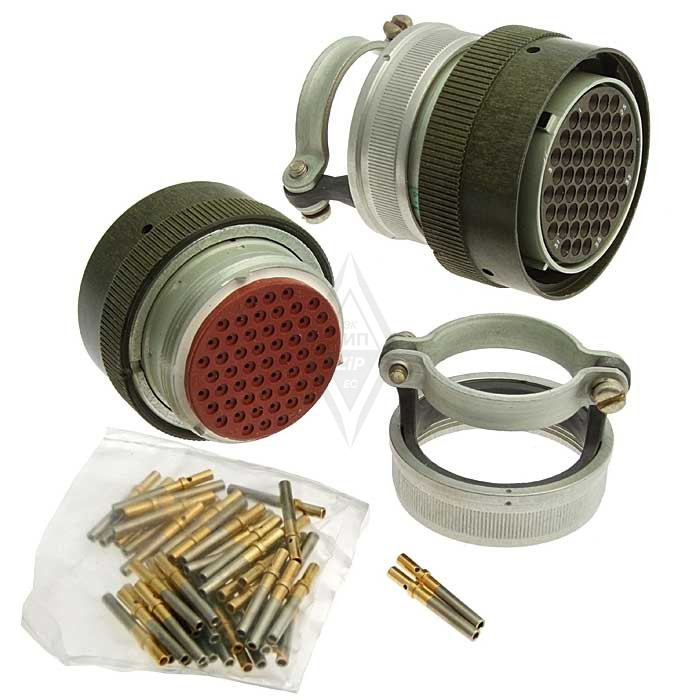

СНЦ23Л-32/33Р-6-В представляет собой цилиндрическую многопозиционную розетку, предназначенную для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие относится к типу соединителей СНЦ23Л, которые имеют байонетное сочленение и взаимосочленяются с переходниками ОНЦ-БГ-3.

Розетка применяется для коммутации электрических цепей в составе кабельных сборок и приборных соединений. Байонетное сочленение обеспечивает быстрое и надёжное подключение с фиксацией ответной части поворотом на небольшой угол. Конструктивное исполнение «6» обозначает кабельную часть с прямым кожухом, что позволяет использовать изделие при монтаже кабеля с прямым вводом.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для данной модели. Позиция установки изолятора не указана, поскольку при нормальном положении изолятора буквенный индекс не проставляется. Климатическое исполнение — всеклиматическое, обозначено индексом «В».

• Количество контактов: 32.
• Условный размер корпуса: 33.
• Тип соединителя: розетка, обозначение «Р».
• Конструктивное исполнение: кабельная часть с прямым кожухом, обозначение «6».
• Климатическое исполнение: всеклиматическое, обозначение «В».
• Покрытие контактов: золото или серебро в зависимости от исполнения.
• Максимальное рабочее напряжение: не более 700 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: не менее 3000 ч.
• Срок сохраняемости: 15 лет.

Диаметр контактов может составлять 1,0 мм, 1,5 мм или 2,0 мм. Для каждого диаметра установлены свои токовые и переходные характеристики, приведённые в отдельной таблице ниже.

Токовые параметры по диаметру контактов

Рабочий ток на каждый контакт зависит от диаметра: для контактов диаметром 1 мм он составляет от 3,6 А до 9,5 А, для диаметра 1,5 мм — от 9 А до 15 А, для диаметра 2 мм — 14 А. Максимальный ток на одиночный контакт выше: при диаметре 1 мм он достигает 11 А, при 1,5 мм — 20 А, при 2 мм — 35 А.

Сопротивление контактов также нормируется по диаметру: для 1 мм — не более 4 мОм, для 1,5 мм — не более 2,5 мОм, для 2 мм — не более 1,6 мОм.

Применение и условия эксплуатации

СНЦ23Л-32/33Р-6-В предназначена для использования в различных условиях, включая повышенные температуры и влажность. Соединитель устойчив к механическим воздействиям, что подтверждается заявленным количеством сочленений-расчленений — 500 циклов — и минимальной наработкой не менее 3000 ч.

Всеклиматическое исполнение позволяет применять розетку в составе оборудования, работающего в широком диапазоне климатических зон. Совместимость с переходниками ОНЦ-БГ-3 расширяет возможности компоновки при построении кабельных соединений.

При подборе изделия следует учитывать требуемый диаметр контактов, поскольку именно от него зависят допустимый рабочий ток, максимальный ток на одиночный контакт и переходное сопротивление. Покрытие контактов — золото или серебро — выбирается в зависимости от исполнения и условий эксплуатации.
