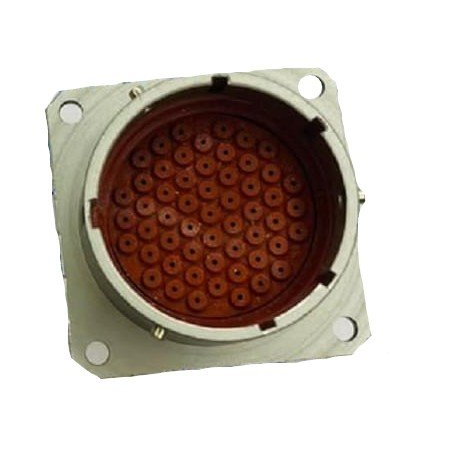

СНЦ233-55/33В1011 2020г

Цена:

7700 ₽

Технические характеристики

снц233-55/33в1011 (2020г.) (5)

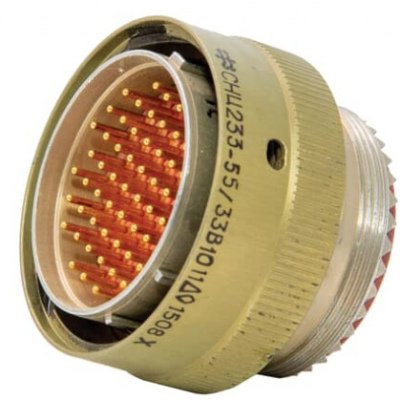

Соединитель СНЦ233-55/33В1011 (2020 г.) представляет собой цилиндрический низкочастотный разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц и максимальным рабочим напряжением до 700 В.

Технические характеристики

Тип соединителя : цилиндрический, низкочастотный, малогабаритный.
Количество контактов : 55.
Условный размер корпуса : 33.
Максимальная рабочая нагрузка на контакт : до 15 А, максимальная токовая нагрузка — до 700 А.
Сопротивление контактов : не более 4 мОм.
Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.
Температура эксплуатации : от -60° С до +155° С.

Конструкция и особенности

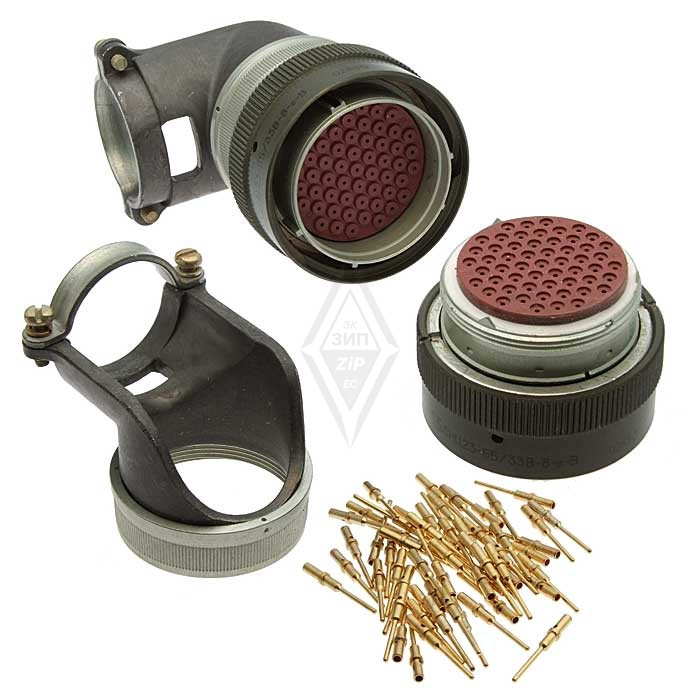

Соединитель состоит из двух частей: вилки и розетки, которые имеют байонетное сочленение для надежного соединения. Контакты покрыты золотом для обеспечения высокой проводимости и устойчивости к коррозии. Также предусмотрена многошпоночная поляризация корпуса и многопозиционная установка изолятора внутри корпуса.

Условия эксплуатации

СНЦ233-55/33В1011 предназначен для внутреннего монтажа и может использоваться в различных климатических условиях. Он устойчив к механическим воздействиям, включая вибрации и удары. Соединитель имеет минимальный срок службы 1000 часов при стандартных условиях эксплуатации и 100000 часов в облегченных режимах.

Применение

Данный тип соединителей применяется в радиоэлектронной аппаратуре общего и специального назначения, а также может использоваться в различных системах, требующих надежного соединения электрических цепей.

Описание

Назначение соединителя СНЦ233-55/33В1011

СНЦ233-55/33В1011 (артикул 8157, категория СНЦ23) представляет собой цилиндрический низкочастотный малогабаритный соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и максимальным рабочим напряжением до 700 В.

Изделие применяется для внутреннего монтажа и обеспечивает надёжное электрическое соединение в составе радиоэлектронной аппаратуры общего и специального назначения, а также в различных системах, где требуется стабильная передача сигнала и питания между блоками и модулями.

Подтверждённые технические характеристики

Тип соединителя: цилиндрический, низкочастотный, малогабаритный.
Количество контактов: 55.
Условный размер корпуса: 33.
Максимальная рабочая нагрузка на контакт: до 15 А.
Максимальная токовая нагрузка: до 700 А.
Сопротивление контактов: не более 4 мОм.
Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
Температура эксплуатации: от минус 60 градусов Цельсия до плюс 155 градусов Цельсия.

Указанные значения относятся к электрическим и климатическим параметрам соединителя и подтверждаются сведениями каталога. Иных данных о размерах, массе, составе материалов или сертификатах в источнике не приводится.

Конструкция и особенности исполнения

Соединитель состоит из двух частей — вилки и розетки, которые соединяются при помощи байонетного сочленения. Такое решение обеспечивает быструю стыковку и надёжную фиксацию ответных частей при эксплуатации.

Контакты имеют золотое покрытие, что способствует высокой проводимости и устойчивости к коррозии. В корпусе предусмотрена многошпоночная поляризация, исключающая неправильное сочленение, а также многопозиционная установка изолятора внутри корпуса, позволяющая выбирать требуемое взаимное положение контактов.

Условия эксплуатации и ресурс

СНЦ233-55/33В1011 рассчитан на внутренний монтаж и может использоваться в различных климатических условиях. Изделие устойчиво к механическим воздействиям, включая вибрации и удары.

Минимальный срок службы составляет 1000 часов при стандартных условиях эксплуатации и 100000 часов в облегчённых режимах. Диапазон рабочих температур от минус 60 до плюс 155 градусов Цельсия позволяет применять соединитель в аппаратуре, работающей в широком спектре условий.

Области применения

Данный тип соединителей востребован в радиоэлектронной аппаратуре общего и специального назначения.
