Назначение соединителя СНЦ233-55/33Р2011

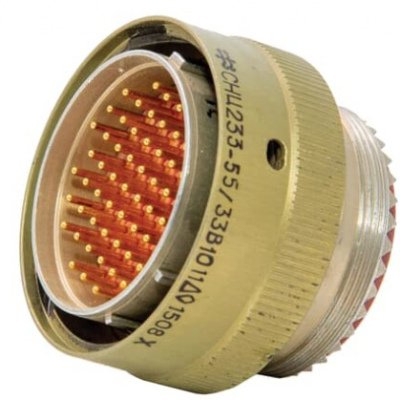

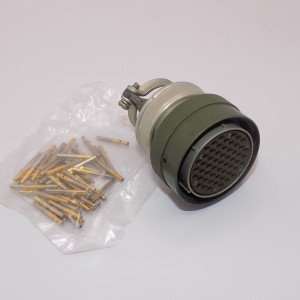

СНЦ233-55/33Р2011 — цилиндрический низкочастотный соединитель малогабаритного типа, предназначенный для внутреннего монтажа в электрических цепях радиоэлектронной аппаратуры общего и специального назначения. Изделие применяется для соединения и разъединения электрических цепей, обеспечивая надёжную коммутацию при эксплуатации в составе различных электронных систем.

Соединитель относится к категории СНЦ23 и выпущен в 2020 году. Он востребован там, где требуется компактное исполнение при большом числе контактов, устойчивость к климатическим воздействиям и защита от электромагнитных помех.

Подтверждённые особенности и технические характеристики

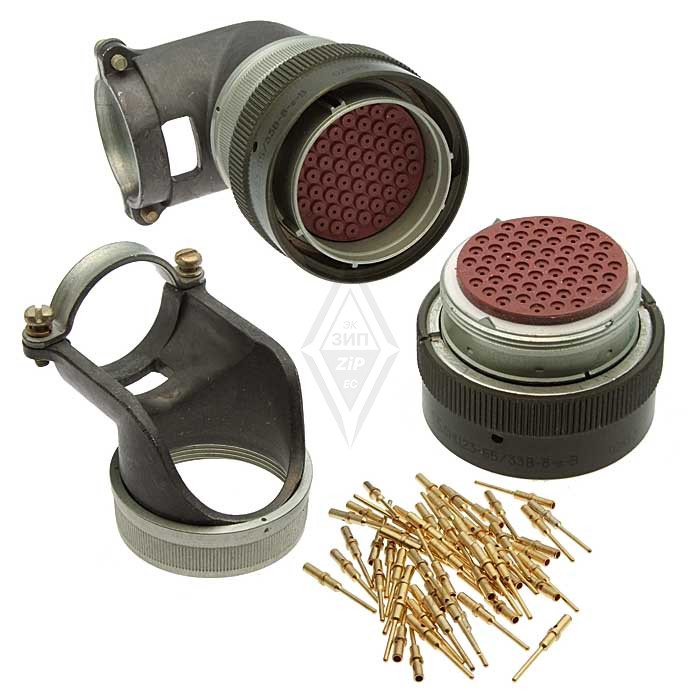

Конструкция соединителя включает вилку и розетку с байонетным соединением, которое обеспечивает надёжную фиксацию частей. Корпус имеет многошпоночную поляризацию, а изолятор — многопозиционную установку, что упрощает монтаж и снижает риск ошибок при сборке.

• Тип: цилиндрический, низкочастотный, малогабаритный.
• Количество контактов: 55.
• Условный размер корпуса: 33.
• Способ монтажа: обжимка с цилиндрическим хвостовиком.
• Покрытие контактов: золото.
• Климатическое исполнение: всеклиматическое по ГОСТ РВ 20.39.414.1.
• Рабочая температура окружающей среды: от минус 60 °C до плюс 155 °C.
• Максимальное рабочее напряжение: до 700 В переменного тока.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов во всех режимах эксплуатации, до 100000 часов в облегчённом режиме.

Перечисленные параметры подтверждают способность изделия работать в жёстких условиях при интенсивной эксплуатации и частой коммутации.

Применение и условия эксплуатации

СНЦ233-55/33Р2011 используется в радиоэлектронике и специальных системах, где предъявляются повышенные требования к надёжности соединения и защите от электромагнитных помех. Байонетный механизм и поляризация корпуса делают соединитель удобным для многократной сборки и обслуживания, а золотое покрытие контактов обеспечивает стабильность переходного сопротивления.

Благодаря всеклиматическому исполнению соединитель пригоден для работы в широком диапазоне температур от минус 60 °C до плюс 155 °C и сохраняет работоспособность при напряжении до 700 В переменного тока. Высокое сопротивление изоляции не менее 5000 МОм и ресурс до 100000 часов в облегчённом режиме позволяют применять изделие в аппаратуре длительного использования.

Монтаж выполняется обжимкой провода в цилиндрический хвостовик контакта, что даёт прочное и стабильное соединение. Соединитель поставляется в исполнении 2020 года и предназначен для внутренней установки в составе блоков, стоек и пультов радиоэлектронной аппаратуры.
