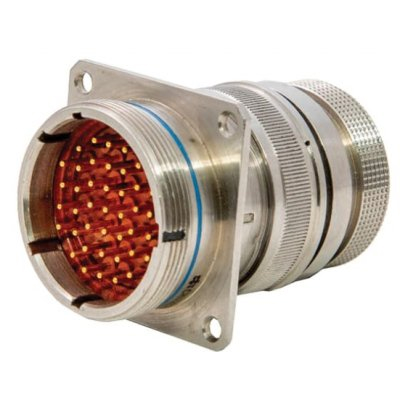

Назначение соединителя СНЦ232Э-10/18Р1О11

СНЦ232Э-10/18Р1О11 — это экранированная кабельная розетка (гнездо), предназначенная для использования в электрических цепях постоянного и переменного тока. Соединитель относится к серии СНЦ23 и применяется для коммутации электрических цепей в составе радиоэлектронной аппаратуры, средств связи и специального оборудования. Резьбовое соединение с самозапирающимся замком обеспечивает надёжную фиксацию ответной части и безопасность подключения при эксплуатации в условиях повышенных механических нагрузок.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для данной модели соединителя. Конструкция предусматривает экранирование, которое защищает передаваемый сигнал от электромагнитных помех.

• Тип соединителя: экранированная кабельная розетка (гнездо).
• Количество контактов: 18.
• Тип контактов: гнездовые.
• Рабочее напряжение: до 700 В постоянного и переменного тока.
• Рабочая частота переменного тока: до 3 МГц.
• Тип соединения: резьбовое, с самозапирающимся замком.
• Материал корпуса: алюминиевый сплав, как правило, с защитным покрытием (кадмирование или никелирование).
• Материал контактов: латунь или бронза с покрытием (например, золотом или серебром).
• Рабочая температура: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Относительная влажность: до 98 процентов при температуре до плюс 35 градусов Цельсия.
• Минимальное число циклов сочленения-расчленения: 500.
• Экранирование: обеспечивает защиту от электромагнитных помех.

Конструктивные и эксплуатационные особенности

Корпус соединителя выполняется из алюминиевого сплава, что снижает массу изделия и при этом сохраняет необходимую механическую прочность. Защитное покрытие корпуса повышает стойкость к коррозии и внешним воздействиям. Контактная группа изготавливается из латуни или бронзы с гальваническим покрытием, что обеспечивает стабильное переходное сопротивление и износостойкость при многократных сочленениях.

Резьбовое соединение с самозапирающимся замком предотвращает самопроизвольное расчленение под действием вибрации и ударных нагрузок. Экранирующий элемент соединителя снижает уровень наводок и помех, что важно при передаче слаботочных сигналов и работе в составе чувствительной измерительной аппаратуры. Заявленный диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия и допустимая относительная влажность до 98 процентов при температуре до плюс 35 градусов Цельсия определяют применимость изделия в жёстких климатических условиях.

Области применения

Благодаря сочетанию экранирования, широкого диапазона рабочих температур и устойчивого резьбового соединения соединитель СНЦ232Э-10/18Р1О11 востребован в следующих сферах:

1. Авиационная и космическая техника.
2. Радиоэлектронная аппаратура различного назначения.
3. Средства связи и телекоммуникационное оборудование.
4. Военная техника и специальное оборудование.
5. Промышленное оборудование и системы автоматизации.
6. Наземный и морской транспорт.
7. Измерительная техника и системы управления.

Изделие выпущено в 2014 году; данные о производителе и комплектации поставки в предоставленной информации отсутствуют. Артикул товара — 8156.
