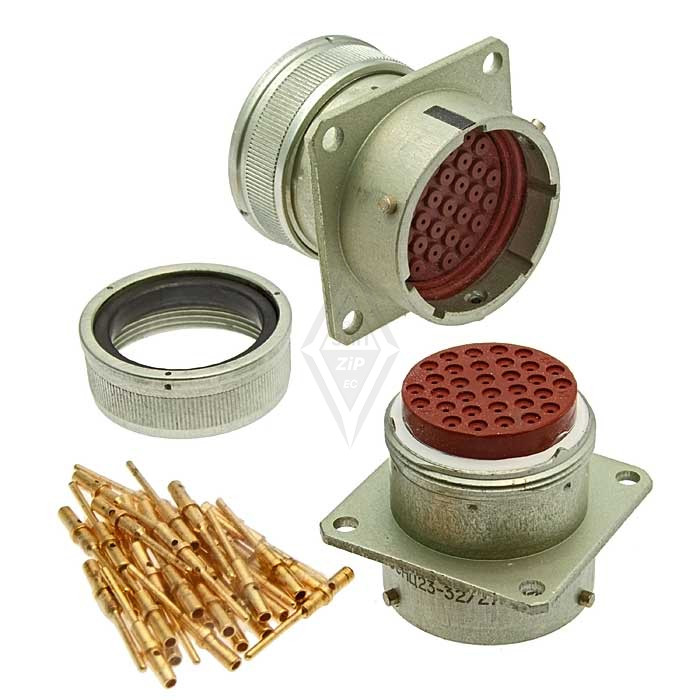

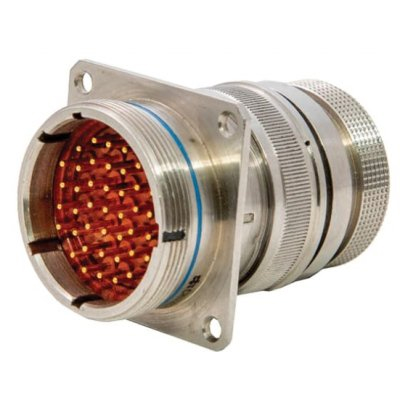

Назначение разъёма СНЦ232-32/27Р1О11

СНЦ232-32/27Р1О11 — это кабельная розетка из серии СНЦ23, предназначенная для коммутации электрических цепей постоянного и переменного тока. Изделие применяется там, где требуется надёжное электрическое соединение при одновременном воздействии высоких нагрузок, широкого диапазона температур и неблагоприятных факторов окружающей среды.

Разъём относится к категории СНЦ23 и поставляется под артикулом 8155. Конструктивно он представляет собой кабельную розетку, то есть часть соединителя, рассчитанную на подсоединение кабеля. Выпуск изделия датируется 2015 годом.

Основные технические характеристики

Заявленные параметры определяют область применения разъёма и допустимые режимы его эксплуатации:

• рабочее напряжение — до 700 В (амплитудное значение);
• рабочий ток — от 3 до 15 А на контакт;
• рабочая частота — до 3 МГц;
• температурный диапазон — от минус 60 до плюс 200 градусов Цельсия;
• срок службы — не менее 1000 часов;
• ресурс соединений и разъединений — не менее 500 циклов.

Сочетание указанных параметров позволяет использовать розетку как в слаботочных цепях с повышенными требованиями к стабильности сигнала, так и в цепях с заметной токовой нагрузкой на контакт. Расширенный температурный диапазон делает изделие пригодным для работы в условиях сильного нагрева и глубокого охлаждения.

Конструктивные особенности

В конструкции разъёма реализована многошпоночная поляризация корпуса, которая исключает неправильное сочленение ответных частей, и многопозиционная установка изолятора, обеспечивающая точное взаимное расположение контактов. Такое решение повышает надёжность соединения и снижает риск ошибок при монтаже.

Корпусные детали изготовлены из нержавеющей стали. Этот материал устойчив к жёстким условиям эксплуатации и одновременно обеспечивает защиту от электромагнитных помех. Контакты имеют золотое покрытие, которое улучшает проводимость и защищает поверхность от коррозии. Подключение проводов выполняется методом обжимки, что даёт прочное и стабильное соединение жилы с контактом.

Установка и монтаж

Обжимной способ присоединения проводов предполагает использование соответствующего инструмента и наконечников, подобранных под сечение жилы. Разъём может быть интегрирован в системы объёмного и печатного монтажа, что расширяет возможности его применения в составе различных устройств и блоков.

Области применения

Розетка СНЦ232-32/27Р1О11 востребована в промышленности и электронике, где необходимо надёжное соединение при высоких нагрузках и в неблагоприятной окружающей среде. Благодаря стойкости корпуса, защите от помех и широкому температурному диапазону изделие подходит для оборудования, работающего в условиях вибрации, перепадов температур и повышенной влажности.

Универсальность монтажа позволяет использовать разъём как в объёмных, так и в печатных сборках, что делает его пригодным для разнообразных приложений — от силовых цепей до линий передачи сигнала с частотой до 3 МГц. Ресурс в 500 циклов сочленения и расчленения обеспечивает возможность периодического подключения и отключения без потери рабочих качеств.
