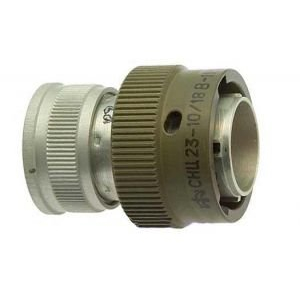

Назначение соединителя СНЦ232-10/18В2011

СНЦ232-10/18В2011 — цилиндрический низкочастотный соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие относится к категории СНЦ23 и применяется там, где требуется надёжное электрическое соединение при повышенных напряжениях и в широком диапазоне температур. Соединитель рассчитан на работу при напряжении до 700 В (амплитудное значение) и поддерживает рабочий ток от 3 до 15 А на контакт.

Технические характеристики

Ниже приведены подтверждённые параметры, заявленные для данной модели. Эти значения определяют область допустимого применения и условия эксплуатации изделия.

• Рабочая температура: от минус 60 °C до плюс 200 °C.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Максимальная температура перегрева контактов: не более 45 °C.
• Частота работы: до 3 МГц.
• Эффективность экранирования: зависит от частоты, например при 100 МГц — не менее 65 %.
• Материал корпуса: нержавеющая сталь.
• Покрытие контактов: золото.

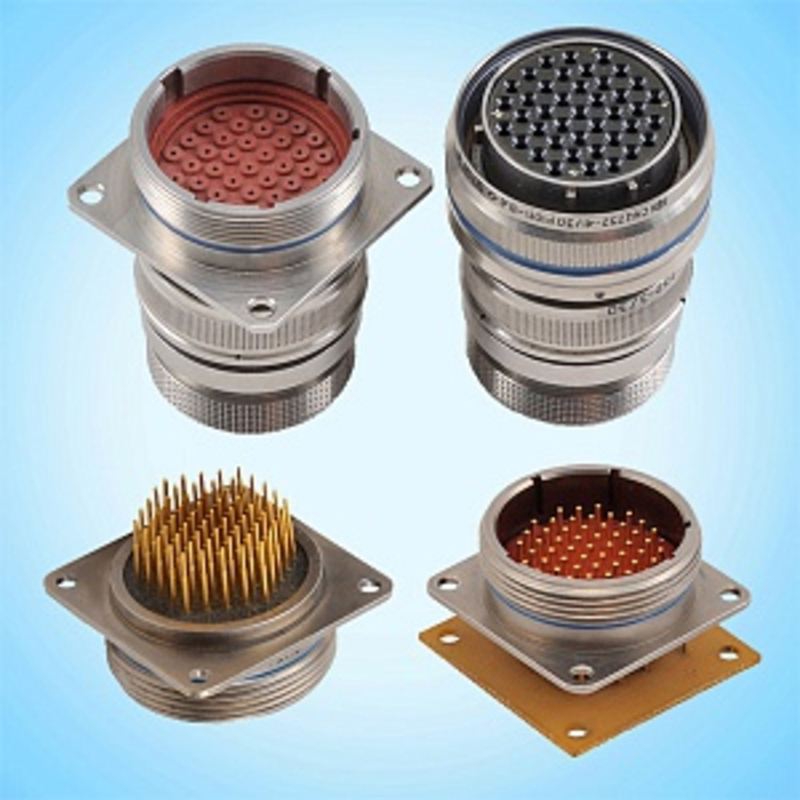

Конструктивные особенности

Соединитель СНЦ232-10/18В2011 имеет резьбовое соединение, которое обеспечивает надёжную фиксацию вилки и розетки при эксплуатации в условиях вибрации и механических нагрузок. Корпус выполнен из нержавеющей стали, что повышает стойкость к коррозии и воздействию агрессивных сред.

Вилки и розетки оснащены многошпоночной поляризацией корпуса, что исключает неправильное сочленение. Кроме того, предусмотрена многопозиционная установка изолятора в корпусе — это упрощает монтаж и позволяет адаптировать разъём под конкретную схему подключения. Контакты покрыты золотом, что снижает переходное сопротивление и защищает поверхность от окисления, продлевая срок службы изделия.

Условия монтажа и эксплуатации

Изделие предназначено для внутреннего монтажа и выполнено во всеклиматическом исполнении. Это означает, что соединитель сохраняет работоспособность при воздействии повышенной влажности, перепадов температур и других неблагоприятных факторов. Диапазон рабочих температур от минус 60 °C до плюс 200 °C позволяет применять его как в холодных, так и в нагревающихся до высоких температур устройствах.

Применение

Соединители серии СНЦ23 широко используются в приборостроении и кабельных системах. Благодаря экранированию и устойчивости к электромагнитным помехам они подходят для промышленных и научных устройств, где важна стабильность передачи сигнала и питания.

Основные области применения:

1. Приборы и оборудование, работающие в жёстких климатических условиях.
2. Кабельные сборки и системы передачи низкочастотных сигналов.
3. Промышленная автоматика и измерительная техника.
4. Научное оборудование, требующее защищённого соединения цепей постоянного и переменного тока.

Таким образом, СНЦ232-10/18В2011 представляет собой надёжный экранированный соединитель с резьбовым креплением, золотыми контактами и широким температурным диапазоном, рассчитанный на напряжение до 700 В и ток до 15 А на контакт.
