Соединители СНЦ23 представляют собой электрические разъемы, предназначенные для работы в различных электрических цепях. Они могут использоваться как в постоянном, так и в переменном токе (частотой до 3 МГц) при напряжении до 700 В. Основные характеристики и особенности соединителей СНЦ23 включают:

Основные характеристики

• Тип соединителя : цилиндрический, низкочастотный, малогабаритный, негерметичный.
• Климатическое исполнение : всеклиматическое по ГОСТ В 20.39.404-81.

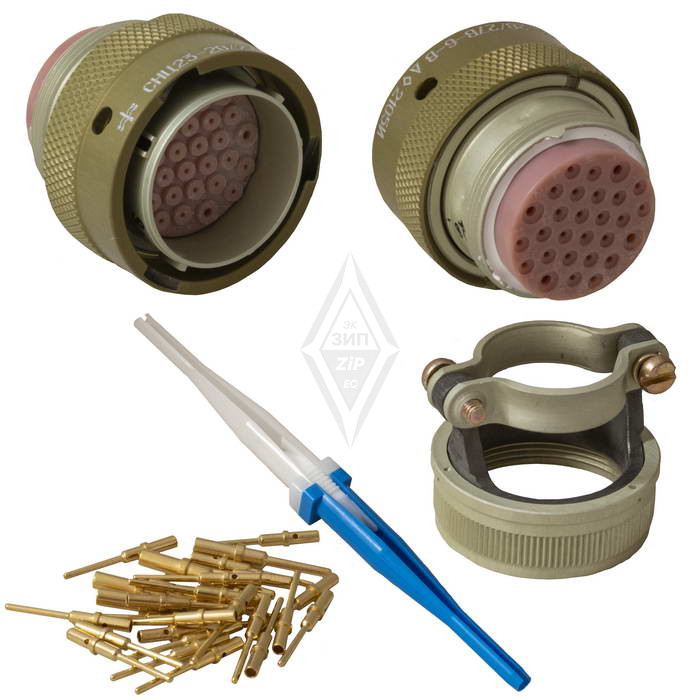

• Состав : соединитель состоит из вилки и розетки, которые могут быть как приборными, так и кабельными.
• Диаметр контактов : доступные размеры - 1.0 мм, 1.5 мм и 2.0 мм.
• Покрытие контактов : золото или серебро.

Конструктивные особенности

• Сочленение : байонетное, что обеспечивает надежное соединение.
• Поляризация : многошпоночная поляризация корпуса с многопозиционной установкой изолятора.
• Способ монтажа : обжимка проводов.

Электрические параметры

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.
• Максимальная токовая нагрузка :
  • Для контактов диаметром 1.0 мм: от 3.6 А до 9.5 А.
  • Для контактов диаметром 1.5 мм: от 9.0 А до 15.0 А.
  • Для контактов диаметром 2.0 мм: до 14.0 А.

Условия эксплуатации

Соединители СНЦ23 могут функционировать в широком диапазоне температур от -60 °C до +200 °C и выдерживают повышенную влажность (100% при +35 °C). Они также устойчивы к механическим воздействиям, включая вибрацию и удары.

Применение

СНЦ23 широко используются в различных отраслях, включая промышленность и электронику, благодаря своей надежности и универсальности в подключении электрических цепей.Эти разъемы обеспечивают высокую степень защиты и долговечность, что делает их идеальными для использования в условиях с повышенными требованиями к качеству соединений.
