Назначение контактных пинов СНЦ23

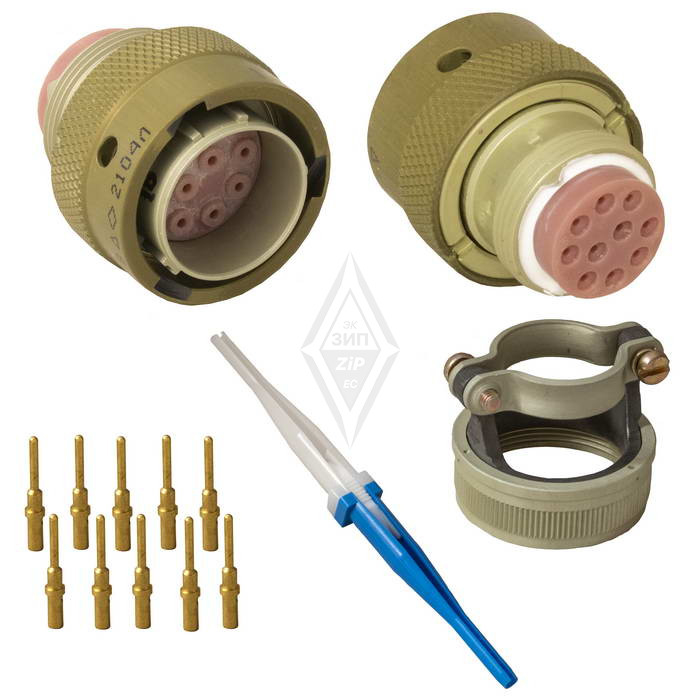

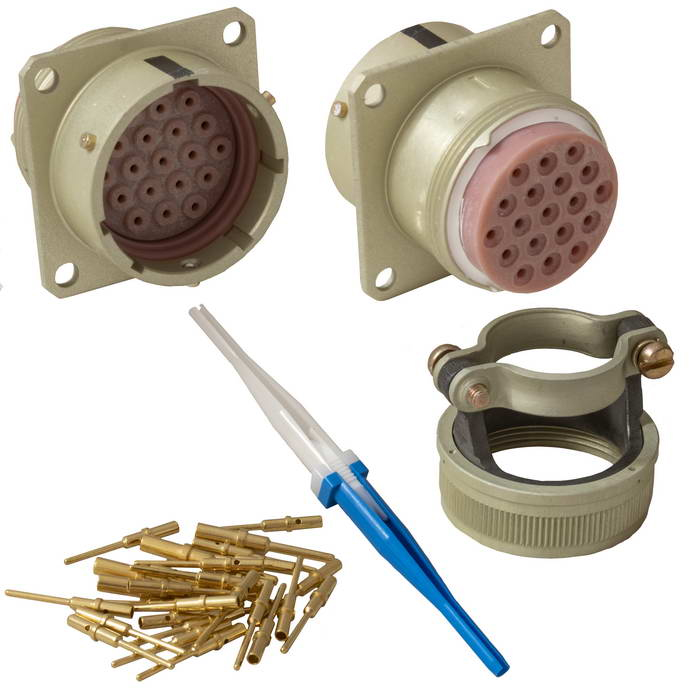

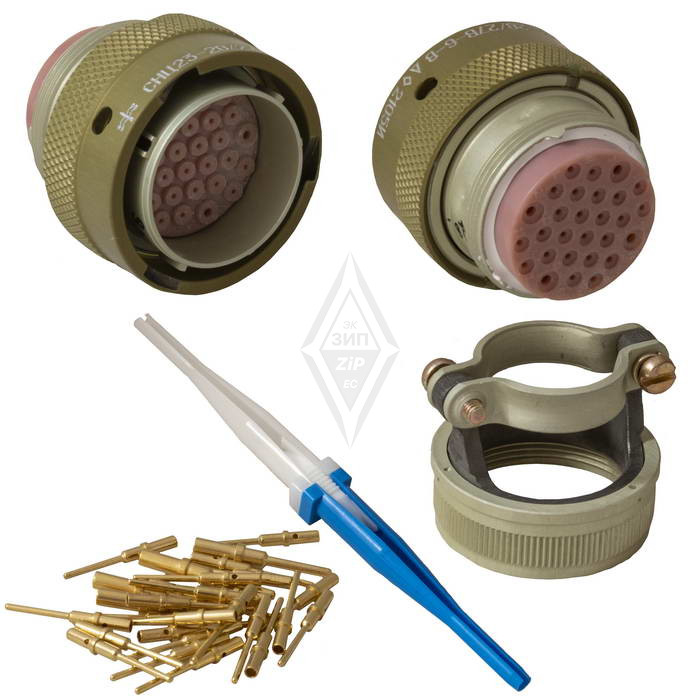

СНЦ23 ПИНЫ РОЗЕТКИ 1 Элекон представляют собой контактные элементы (штыри), предназначенные для установки в розетки цилиндрических низкочастотных соединителей серии СНЦ23. Основная функция этих деталей — обеспечение надёжного электрического соединения между розеткой и ответной вилкой в составе разъёмного контакта. Пины применяются при электрическом монтаже методом обжима, что позволяет создавать прочное и стабильное соединение проводника с контактом без пайки.

Данные контакты востребованы в тех областях, где предъявляются повышенные требования к надёжности и устойчивости к внешним воздействиям: в военной технике, промышленном оборудовании, приборах специального назначения. Серия СНЦ23 относится к классу надёжных соединений, поэтому пины находят применение в ответственных цепях постоянного и переменного тока.

Подтверждённые особенности и технические параметры

Контакты изготовлены из латуни и покрыты золотом (Au). Такое покрытие обеспечивает низкое переходное сопротивление — не более 2,5 мОм, а также высокую коррозионную стойкость. Пины являются извлекаемыми: для их установки и извлечения из корпуса разъёма применяется специальный инструмент ИВИ1.5 (синий или белый), что существенно упрощает ремонт и замену контактов в процессе эксплуатации.

Электрические характеристики позволяют использовать пины в цепях с рабочим током до 15 А и напряжением до 700 В при частоте до 3 МГц. Контакты рассчитаны на работу как в цепях постоянного, так и переменного тока. Диаметр пина составляет 1,5 мм, в некоторых вариантах исполнения — 2,5 мм.

Серия СНЦ23, в составе которой применяются данные пины, устойчива к широкому спектру внешних воздействий:

• вибрация с частотой до 5000 Гц при ускорении до 40 g;
• удары с ускорением до 500 g;
• температурный диапазон от минус 60 до плюс 155 °C;
• повышенная влажность — до 100 процентов при плюс 35 °C.

Конструкция обеспечивает герметичность соединения (в зависимости от исполнения) и многошпоночную поляризацию, которая исключает неправильную ориентацию при сочленении. Ресурс работы составляет 500 соединений-расчленений, срок хранения — до 25 лет.

Применение и совместимость

Пины устанавливаются в розетки приборного или кабельного типа серии СНЦ23, например в модель СНЦ23-3/14Р-1-В. Сочленение с ответными вилками происходит по байонетному методу, что обеспечивает быстрое и надёжное соединение. Электрический монтаж выполняется обжимом, механический — креплением на панель с расстоянием между отверстиями 16,5 мм и диаметром 2,2 мм.

По своим присоединительным и эксплуатационным параметрам данные контакты совместимы с аналогами, среди которых серии СН2М, MS3470 и D38999. Это позволяет использовать пины СНЦ23 при ремонте, обслуживании и комплектовании разъёмов указанных серий без изменения посадочных мест.

Артикул товара — 7815. Производитель — Элекон. Товар относится к категории СНЦ23. Краткое описание из каталога не указано.
