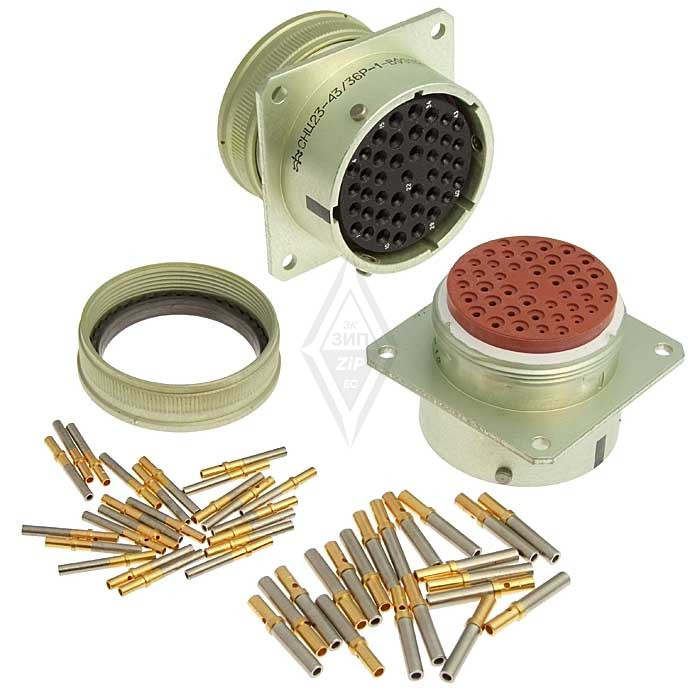

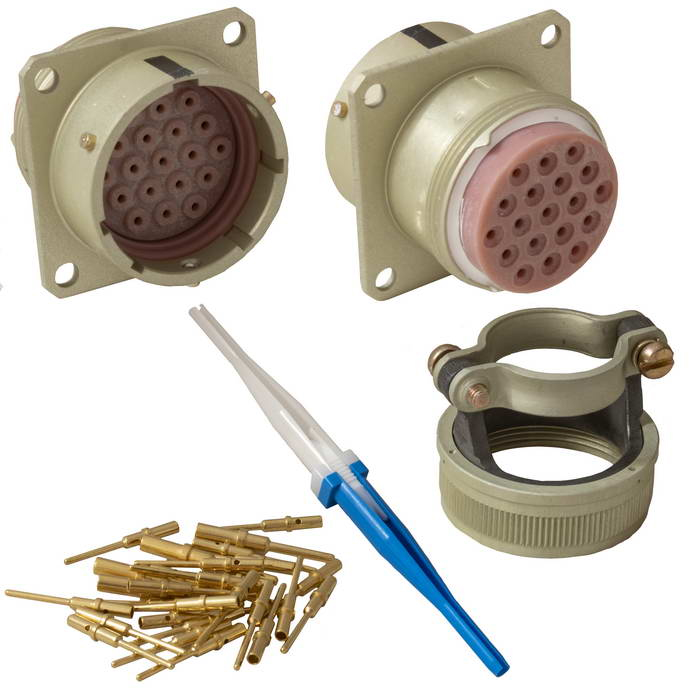

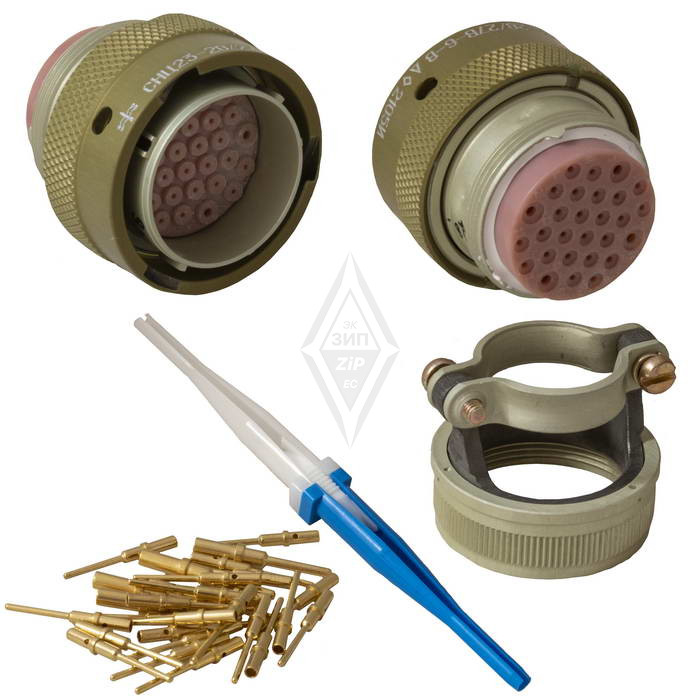

СНЦ23 ПИНЫ РОЗЕТКИ 1ММ.

Цена: ПОД ЗАКАЗ

Технические характеристики

СНЦ23 пины розетки 1мм.

Соединители СНЦ23 представляют собой цилиндрические многопозиционные разъемы, предназначенные для работы в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц) с амплитудным напряжением до 700 В. Они используются в различных областях, включая промышленность и приборостроение.

Основные характеристики

Тип соединителя : цилиндрический, низкочастотный, малогабаритный, негерметичный.
Климатическое исполнение : всеклиматическое по ГОСТ В 20.39.404-81.
Состав : соединитель состоит из двух частей — вилки и розетки.
Диаметры контактов : доступны варианты с диаметром 1,0 мм, 1,5 мм и 2,0 мм.
Покрытие контактов : золото или серебро.

Конструктивные особенности

Сочленение : байонетное, что обеспечивает надежное соединение.
Поляризация корпуса : многошпоночная поляризация позволяет избежать неправильного подключения.
Монтаж проводов : осуществляется обжимкой.
Исполнение монтажной части : может быть, с прямым или угловым кожухом, а также с обоймой под термоусаживаемые трубки.

Электрические параметры

Максимальное рабочее напряжение : до 700 В.
Рабочий ток на контакт :
- Для контактов диаметром 1,0 мм — от 3,6 А до 9,5 А.
- Для контактов диаметром 1,5 мм — от 9,0 А до 15,0 А.
- Для контактов диаметром 2,0 мм — до 35 А.

Условия эксплуатации

Рабочая температура окружающей среды составляет от -60 °C до +200 °C.
Сопротивление изоляции в нормальных климатических условиях не менее 5000 МОм.

СНЦ23 розетки взаимосочленяемы с вилка ми других серий (например, СНЦ27, СНЦ28 и СНЦ29), что делает их универсальными для различных применений. Эти соединители предназначены для внутреннего монтажа и обеспечивают высокую надежность в эксплуатации.

Описание

Назначение изделия

СНЦ23 пины розетки 1мм представляют собой сменные контактные элементы для цилиндрических низкочастотных малогабаритных соединителей серии СНЦ23. Контакты диаметром 1,0 мм устанавливаются в изоляторы розеточной части разъёма и служат для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Рабочее амплитудное напряжение достигает 700 В, поэтому пины применяются как в слаботочных сигнальных линиях, так и в цепях питания промышленного оборудования, контрольно-измерительной аппаратуры и приборных комплексов.

Изделие предназначено для внутреннего монтажа. Установка проводов выполняется методом обжимки, что обеспечивает стабильное переходное сопротивление и механическую прочность соединения. Благодаря взаимосочленяемости розеток СНЦ23 с вилками серий СНЦ27, СНЦ28 и СНЦ29 данные контактные пины востребованы при ремонте, доукомплектации и техническом обслуживании парка разъёмов нескольких смежных серий.

Подтверждённые особенности и технические параметры

Контакты диаметром 1,0 мм допускают рабочий ток на контакт в диапазоне от 3,6 А до 9,5 А в зависимости от условий эксплуатации и схемы распределения нагрузки. Материал покрытия контактов — золото или серебро. Такое исполнение снижает окисление контактной поверхности и поддерживает низкое и стабильное сопротивление в течение длительного срока службы.

Соединители серии СНЦ23 имеют всеклиматическое исполнение по ГОСТ В 20.39.404-81 и рассчитаны на работу при температуре окружающей среды от минус 60 до плюс 200 градусов Цельсия. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм. Эти характеристики распространяются и на контактные элементы, устанавливаемые в корпус розетки.

Байонетное сочленение и многошпоночная поляризация корпуса исключают неправильное подключение ответных частей и обеспечивают надёжную фиксацию при вибрационных и ударных нагрузках. Прямой или угловой кожух, а также обойма под термоусаживаемые трубки выбираются в зависимости от компоновки прибора и способа вывода кабеля.

Применение

Пины розетки 1мм применяются при сборке и ремонте кабельных сборок, коммутационных панелей и межблочных соединений в следующих сферах:

промышленная автоматика и приводная техника;
контрольно-измерительное оборудование и лабораторные стенды;
приборостроение и радиоэлектронная аппаратура;
испытательные комплексы и системы сбора данных;
ремонт разъёмов серий СНЦ23, СНЦ27, СНЦ28 и СНЦ29.

Изделие подходит для внутреннего монтажа и не рассчитано на самостоятельное использование вне корпуса розетки. При замене контактов рекомендуется проверять соответствие диаметра пина посадочному гнезду изолятора и соблюдать технологию обжимки, рекомендованную для проводов выбранного сечения.

СНЦ23 пины розетки 1мм — это восстанавливаемый расходный элемент, позволяющий продлить срок службы соединителя без замены всего корпуса. Одинаковый диаметр контактов и стандартизированная геометрия хвостовика обеспечивают совместимость с розетками СНЦ23 различных вариантов исполнения монтажной части.
