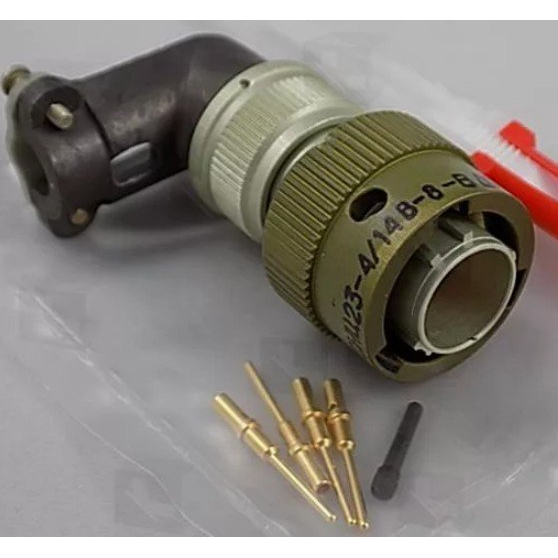

СНЦ23 контакты ВИЛКИ 1мм

Цена:

98 ₽

В наличии: 44 шт.

Технические характеристики

СНЦ23 контакты вилка 1мм

СНЦ23 — это серия цилиндрических многопозиционных разъёмов ручного соединения с внутренним объемным монтажом контактов, предназначенных для электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В. Контакты вилка диаметром 1 мм (пины "папа") относятся к малогабаритным элементам этих разъёмов, обеспечивая токовую нагрузку до 11 А на контакт.

Основные характеристики

Разъёмы СНЦ23 имеют посадочный диаметр корпуса от 14 до 39 мм и количество контактов от 3 до 61 в зависимости от типоразмера. Контакты диаметром 1 мм обладают сопротивлением не более 0,004 Ом, покрытием золотом или серебром, а монтаж выполняется методом обжимки или пайки.

Конструктивные особенности

Вилка (папа) фиксируется резьбой гайки на корпусе, сочленение — байонетное с многошпоночной поляризацией для надёжного позиционирования. Доступны варианты приборных и кабельных частей с прямыми/угловыми кожухами или без них, а также исполнение всеклиматическое по ГОСТ.

Электрические параметры контактов 1 мм

Максимальный ток: 11 А (в отдельных источниках от 3,6 до 9,5 А в зависимости от условий).
Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
Напряжение: до 700 В.

Описание

Назначение

Контакты вилка диаметром 1 мм серии СНЦ23 (артикул 40965) представляют собой малогабаритные токопроводящие элементы (пины «папа») цилиндрических многопозиционных разъёмов ручного соединения. Они предназначены для применения в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В.

Такие контакты используются при внутреннем объемном монтаже разъёмов СНЦ23, то есть устанавливаются непосредственно в корпус разъёма и обеспечивают коммутацию проводников электрической цепи.

Подтверждённые характеристики

Приведённые ниже параметры относятся к контактам вилка диаметром 1 мм и разъёмам серии СНЦ23 в целом и подтверждены техническими данными на изделие.

Тип контакта: вилка («папа»), диаметр 1 мм.
Токовая нагрузка: до 11 А на контакт.
Электрическое сопротивление контакта: не более 0,004 Ом.
Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
Рабочее напряжение цепи: до 700 В.
Частота тока: до 3 МГц.
Покрытие контактов: золото (Au) или серебро.
Способ монтажа: обжимка или пайка.
Количество контактов в разъёме серии: от 3 до 61 в зависимости от типоразмера.
Посадочный диаметр корпуса разъёма: от 14 до 39 мм.

Конструктивные особенности

Сочленение разъёмов СНЦ23 байонетное, с многошпоночной поляризацией, что обеспечивает надёжное позиционирование и исключает неправильное соединение частей. Вилка фиксируется в корпусе резьбой гайки. Доступны приборные и кабельные варианты исполнения, с прямыми или угловыми кожухами либо без них, а также всеклиматическое исполнение по ГОСТ.

Электрические параметры контактов диаметром 1 мм

Максимальный ток на контакт составляет 11 А; в отдельных источниках приводится диапазон от 3,6 до 9,5 А в зависимости от условий эксплуатации. Сопротивление изоляции — не менее 5000 МОм в нормальных условиях. Рабочее напряжение — до 700 В.

Применение

Контакты вилка диаметром 1 мм серии СНЦ23 применяются в составе цилиндрических многопозиционных разъёмов для коммутации электрических цепей постоянного и переменного тока. Благодаря покрытию золотом или серебром и низкому переходному сопротивлению они подходят для соединений, где требуется стабильный электрический контакт.

Монтаж выполняется методом обжимки или пайки, что позволяет использовать контакты как в кабельных, так и в приборных частях разъёмов. Всеклиматическое исполнение по ГОСТ расширяет область применения изделий в различных условиях эксплуатации.

Артикул контактов вилка диаметром 1 мм серии СНЦ23 — 40965.
