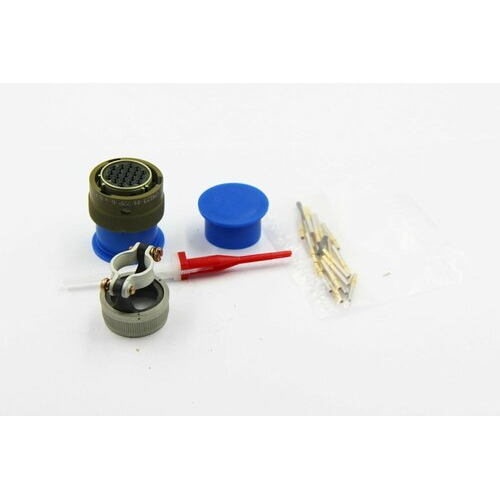

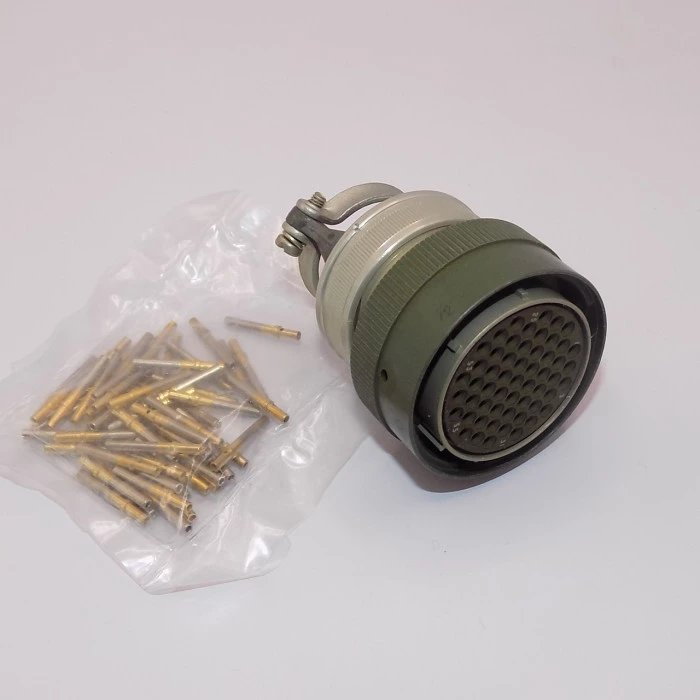

СНЦ23 контакты РОЗЕТКИ 1.5 мм

Цена:

130 ₽

В наличии: 149 шт.

Технические характеристики

СНЦ23 контакты розетка 1.5 мм

СНЦ23 с контактами «розетка 1,5 мм» — это цилиндрический низкочастотный многопозиционный соединитель, предназначенный для ручного соединения и внутреннего объемного монтажа в электрических цепях постоянного и переменного тока (до частот порядка нескольких мегагерц).

Основное назначение и область применения

СНЦ23 используется для надежного соединения электрических цепей с нагрузкой до около 35 А на один контакт и напряжением до 700 В, что делает его пригодным для слаботочных и силовых цепей в радиоаппаратуре, промышленной и спецтехнике.
Розетка СНЦ23 с контактами 1,5 мм обычно применяется как «мама»‑часть разъема, соединяемая с соответствующей вилкой (штырем) того же диаметра.

Конструкция и тип контакта «1,5 мм»

Контакты розетки СНЦ23 диаметром 1,5 мм изготавливаются из металла с покрытием золотом или серебром, что обеспечивает хорошие электрические и коррозионные характеристики.
Максимальный ток на один контакт диаметром 1,5 мм обычно нормируется на уровне до 15–20 А (в зависимости от конкретных ТУ и источника), а переходное сопротивление контакта порядка нескольких миллиом, что обеспечивает низкие потери и стабильное соединение.

Особенности конструкции розетки

Розетки СНЦ23 выполняются в корпусах с условными диаметрами 14–39 мм, с разным количеством контактов (от 3 до 61) и могут быть приборными или кабельными, с прямым или угловым кожухом, либо без него.
Сочленение розетки с вилкой байонетное, с многошпоночной поляризацией корпусов, что исключает ошибочное подключение и обеспечивает надежную фиксацию соединения.

Монтаж и эксплуатация

Провод к контакту розетки СНЦ23 обычно монтируется обжимкой (кримп‑контакт), а не пайкой, что ускоряет сборку и повышает надежность вибро‑ и термоустойчивого соединения.
Разъемы выполняются во всеклиматическом исполнении, что позволяет их использование в широком диапазоне температур и влажности, в том числе в промышленных и военных изделиях.

Если укажете, для какого именно типа СНЦ23‑розетки (например, СНЦ23‑19/24Р‑1‑В и т.п.), можно разобрать именно её контактную схему и схемный обозначение.

Описание

Назначение и область применения

Контакты «розетка 1,5 мм» для соединителей серии СНЦ23 представляют собой ответную (гнездовую) часть цилиндрического низкочастотного многопозиционного соединителя. Основное назначение — ручное сочленение и внутренний объёмный монтаж в электрических цепях постоянного и переменного тока с рабочими частотами до нескольких мегагерц.

Такие контакты применяются в слаботочных и силовых цепях радиоаппаратуры, промышленной и специальной техники. Розеточная часть соединяется с соответствующей вилкой (штырём) того же диаметра и обеспечивает передачу электрического сигнала или питающего напряжения между блоками и узлами устройства.

Конструкция и электрические характеристики

Контакт розетки диаметром 1,5 мм изготовлен из металла с золотым покрытием, что обеспечивает стабильные электрические параметры и высокую коррозионную стойкость. Покрытие обозначено в кратком описании как Au.

Диаметр контакта: 1,5 мм.
Максимальный ток на один контакт: до 15–20 А в зависимости от конкретных технических условий.
Рабочее напряжение цепи: до 700 В.
Переходное сопротивление контакта: порядка нескольких миллиом.
Тип соединения с проводом: обжимка (кримп-контакт).

Применение обжимного монтажа вместо пайки ускоряет сборку и повышает устойчивость соединения к вибрации и температурным воздействиям. Низкое переходное сопротивление снижает потери и обеспечивает стабильность электрического контакта при длительной эксплуатации.

Совместимость и особенности эксплуатации

Розетки серии СНЦ23 выпускаются в корпусах с условными диаметрами от 14 до 39 мм и с числом контактов от 3 до 61. Они могут быть приборными или кабельными, с прямым или угловым кожухом либо без него. Сочленение розетки с вилкой байонетное, с многошпоночной поляризацией корпусов, что исключает ошибочное подключение и обеспечивает надёжную фиксацию.

Разъёмы выполняются во всеклиматическом исполнении и допускают работу в широком диапазоне температур и влажности, в том числе в составе промышленных и военных изделий. Контакты «розетка 1,5 мм» предназначены для использования именно в соединителях серии СНЦ23 и подбираются под конкретное число позиций и тип корпуса.

Комплектация и применение

Поставляются контакты розетки СНЦ23 диаметром 1,5 мм с артикулом 40966. Производитель в данных о товаре не указан. Заполненные характеристики в карточке товара отсутствуют.

Для корректного подбора необходимо учитывать тип корпуса, количество контактов и способ монтажа (приборный или кабельный). Контакты применяются при сборке кабельных сборок, ремонте и обслуживании соединителей СНЦ23, а также при изготовлении новых жгутов и монтажных соединений в цепях постоянного и переменного тока.
