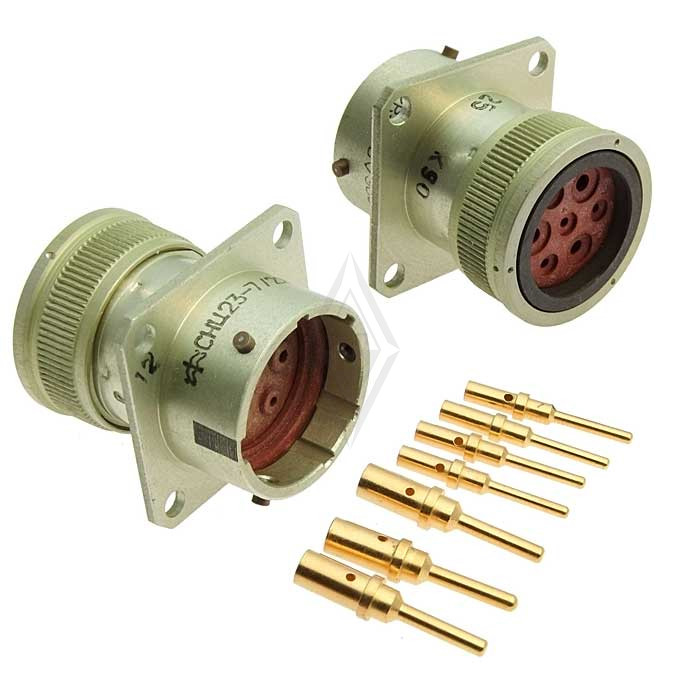

Назначение соединителя СНЦ23-7/22В-6-Б-В

СНЦ23-7/22В-6-Б-В — это электрический соединитель (разъём) байонетного типа, предназначенный для коммутации электрических цепей в составе промышленного, измерительного и научно-исследовательского оборудования. Изделие относится к категории СНЦ23 и применяется там, где предъявляются повышенные требования к надёжности контакта, стойкости к внешним воздействиям и долговечности соединения.

Байонетный тип соединения обеспечивает быстрое и надёжное сочленение: разъём фиксируется поворотом, что исключает самопроизвольное разъединение при вибрации и механических нагрузках. Многошпоночная поляризация корпуса упрощает ориентирование ответных частей и предотвращает неправильное подключение.

Подтверждённые технические характеристики

Ниже приведены характеристики, заявленные для данной модели соединителя. Значения следует учитывать при подборе разъёма под конкретную электрическую цепь.

• Тип соединения — байонетный.
• Количество контактов — 7, из них 4 контакта диаметром 1,5 мм и 3 контакта диаметром 2 мм.
• Рабочее напряжение — до 700 В (амплитудное значение).
• Рабочий ток — от 4 до 15 А на контакт.
• Материал контактов — золото, что обеспечивает высокую проводимость и устойчивость к коррозии.
• Интервал рабочих температур — от минус 60 до плюс 200 градусов Цельсия.
• Минимальная наработка — не менее 1000 часов.
• Количество сочленений и расчленений — до 500 циклов.
• Срок сохраняемости — до 25 лет.

Конструктивные особенности

Соединитель может поставляться как в приборном, так и в кабельном исполнении, что позволяет использовать его для монтажа непосредственно на корпусе устройства либо на кабельной сборке. Предусмотрено исполнение с кожухом прямого или углового типа — угловой вариант удобен при ограниченном пространстве для прокладки кабеля.

Корпус имеет многошпоночную поляризацию. Совокупность байонетного замка, поляризации и золотого покрытия контактов обеспечивает стабильное переходное сопротивление и предсказуемое поведение разъёма при многократных переподключениях.

Применение

СНЦ23-7/22В-6-Б-В применяется в различных областях, включая промышленность и научные исследования, благодаря способности работать в условиях повышенных требований к надёжности и долговечности. Широкий температурный диапазон от минус 60 до плюс 200 градусов Цельсия делает его пригодным для эксплуатации в разнообразных климатических условиях, в том числе при значительных перепадах температуры.

До 500 циклов сочленения и расчленения и минимальная наработка не менее 1000 часов позволяют использовать разъём в составе оборудования, которое предполагает периодическое подключение и отключение цепей. Срок сохраняемости до 25 лет делает его подходящим выбором для долгосрочных проектов, где важна доступность запасных частей и предсказуемое поведение компонента на протяжении всего жизненного цикла изделия.

Кому подходит данный разъём

1. Разработчикам и сборщикам промышленного оборудования, которым требуется разъёмное соединение с байонетной фиксацией и поляризацией корпуса.
2. Специалистам измерительных и испытательных стендов, где важны стабильные параметры контактов и широкий рабочий диапазон температур.
3. Научно-исследовательским подразделениям, использующим многоконтактные соединения с разными диаметрами контактов в одной колодке.
4. Службам эксплуатации и ремонта, подбирающим замену для вышедших из строя соединителей категории СНЦ23.

Перед установкой следует убедиться, что число контактов, их диаметры, допустимое напряжение и ток, а также температурный режим соответствуют параметрам конкретной электрической цепи. Артикул изделия — 8150, категория — СНЦ23.
