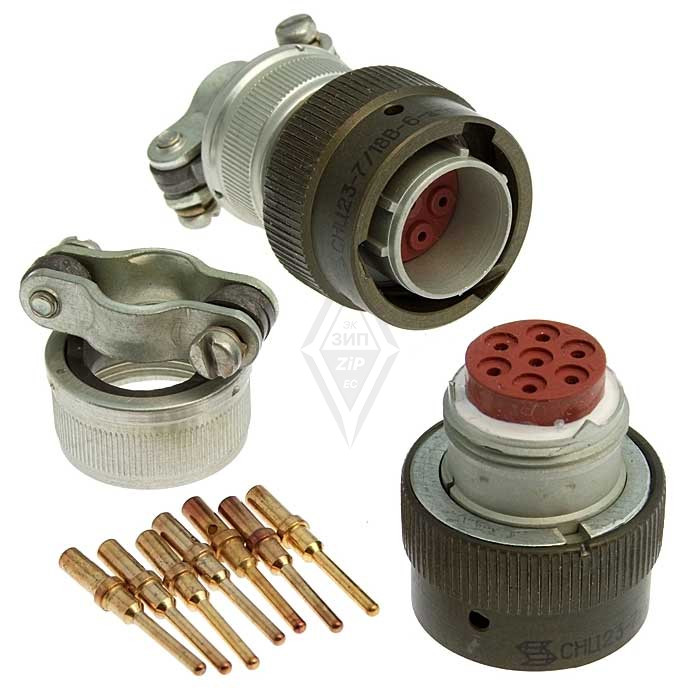

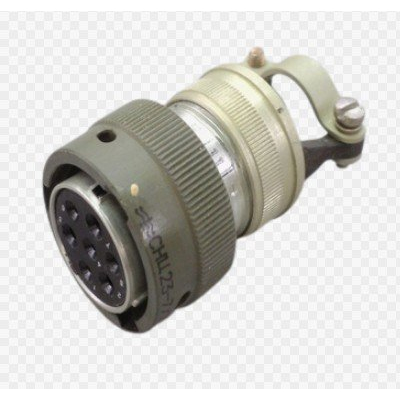

СНЦ23-7/22Р-6-В

Цена:

1500 ₽

Технические характеристики

СНЦ23-7/22Р-6-В

СНЦ23-7/22Р-6-В — это кабельная розетка, предназначенная для работы в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц) при максимальном напряжении до 700 В. Она используется в различных областях, включая радиоэлектронную аппаратуру специального и общего назначения.

Технические характеристики

Общие параметры:

Тип соединителя: цилиндрический, низкочастотный, малогабаритный.
Количество контактов: 7.
Условный размер корпуса: 22 мм.
Конструктивное исполнение: кабельная часть с прямым кожухом.
Климатическое исполнение: всеклиматическое по ГОСТ В 20.39.404-81.

Электрические характеристики:

Максимальное рабочее напряжение: 700 В (амплитудное значение).
Токовая нагрузка на контакты:
- Для контактов диаметром 1,5 мм — рабочая нагрузка 6 А, максимальная нагрузка 9 А.
- Для контактов диаметром 2 мм — рабочая нагрузка 12 А, максимальная нагрузка 18 А.
Сопротивление изоляции: не менее 5000 МОм.

Механические характеристики:

Сопротивление контактов: не более 2,5 мОм для 1,5 мм и не более 1,6 мОм для 2 мм.
Минимальная наработка: 1000 часов.
Количество сочленений-расчленений: до 500 раз.
Гарантийный срок хранения: не менее 15 лет.

Конструкция и монтаж

СНЦ23-7/22Р-6-В состоит из двух частей: вилки и розетки. Эти соединители могут быть как приборными (блочными), так и кабельными. Установка осуществляется с помощью обжимки проводов, а покрытие контактов выполнено из золота для повышения надежности соединения. Поляризация и установка:
Соединители имеют многошпоночную поляризацию и многопозиционную установку изолятора в корпусе, что обеспечивает правильное соединение при монтаже. Сочленение осуществляется байонетным способом.

Условия эксплуатации

СНЦ23-7/22Р-6-В может функционировать в широком диапазоне температур:

Максимальная температура среды: +155 °C.
Минимальная температура среды: -60 °C.

Также устройство устойчиво к синусоидальной вибрации в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 400 м/с?.Эти характеристики делают СНЦ23-7/22Р-6-В надежным выбором для применения в условиях, требующих высокой устойчивости к внешним воздействиям и долговечности.

Описание

Назначение соединителя СНЦ23-7/22Р-6-В

СНЦ23-7/22Р-6-В представляет собой кабельную розетку из серии СНЦ23, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при максимальном рабочем напряжении до 700 В (амплитудное значение). Изделие относится к классу цилиндрических низкочастотных малогабаритных соединителей и применяется в радиоэлектронной аппаратуре специального и общего назначения, где требуется компактное, надёжное и многократно разъединяемое соединение.

Артикул изделия — 8153. Соединитель выпускается в климатическом исполнении, соответствующем ГОСТ В 20.39.404-81, что подтверждает его пригодность к эксплуатации в жёстких условиях внешней среды.

Подтверждённые особенности и технические характеристики

Общие параметры

Тип соединителя: цилиндрический, низкочастотный, малогабаритный.
Количество контактов: 7.
Условный размер корпуса: 22 мм.
Конструктивное исполнение: кабельная часть с прямым кожухом.
Климатическое исполнение: всеклиматическое по ГОСТ В 20.39.404-81.

Электрические характеристики

Максимальное рабочее напряжение: 700 В (амплитудное значение).
Рабочая токовая нагрузка для контактов диаметром 1,5 мм — 6 А, максимальная — 9 А.
Рабочая токовая нагрузка для контактов диаметром 2 мм — 12 А, максимальная — 18 А.
Сопротивление изоляции: не менее 5000 МОм.

Механические характеристики

Сопротивление контактов: не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1,6 мОм для контактов диаметром 2 мм.
Минимальная наработка: 1000 часов.
Количество сочленений-расчленений: до 500 раз.
Гарантийный срок хранения: не менее 15 лет.

Конструкция и монтаж

СНЦ23-7/22Р-6-В входит в состав соединителей серии СНЦ23, которые включают две ответные части — вилку и розетку. Исполнение может быть как приборным (блочным), так и кабельным. Установка проводов выполняется методом обжимки, а контактные поверхности имеют золотое покрытие, повышающее надёжность и стабильность соединения.

Соединитель имеет многошпоночную поляризацию и многопозиционную установку изолятора в корпусе, что исключает неправильное сочленение при монтаже. Сочленение с ответной частью осуществляется байонетным способом, обеспечивающим быстрое и надёжное соединение с фиксацией.

Условия эксплуатации и применение

СНЦ23-7/22Р-6-В рассчитан на работу в широком диапазоне температур: от минус 60 °C до плюс 155 °C. Устройство устойчиво к воздействию синусоидальной вибрации в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 400 метров на секунду в квадрате.

Благодаря совокупности характеристик — стойкости к климатическим и механическим нагрузкам, большому ресурсу сочленений и длительному сроку хранения — соединитель применяется в составе радиоэлектронной аппаратуры специального и общего назначения, бортовых и наземных систем, где требуется надёжная коммутация цепей при повышенных требованиях к виброустойчивости и долговечности.
