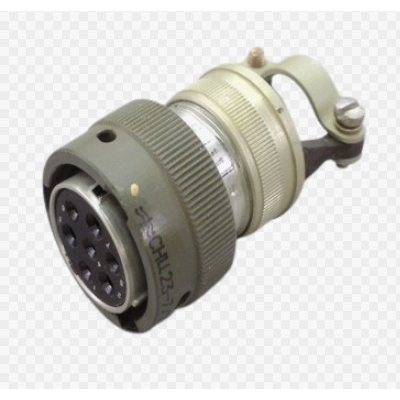

СНЦ23-7/22Р-6-Б-В — это кабельная розетка, предназначенная для работы в электрических цепях как постоянного, так и переменного тока (с частотой до 3 МГц) при максимальном рабочем напряжении до 700 В. Данный соединитель используется в различных климатических условиях и соответствует техническим требованиям.

Технические характеристики

• Тип соединителя : цилиндрический многопозиционный с локальной защитой контактов.
• Количество контактов : 7 (4 контакта диаметром 1,5 мм и 3 контакта диаметром 2 мм).
• Максимальная токовая нагрузка :
  • Для контактов диаметром 1,5 мм:
    • Рабочая нагрузка — до 6 А;
    • Максимальная нагрузка — до 9 А.
  • Для контактов диаметром 2 мм:
    • Рабочая нагрузка — до 12 А;
    • Максимальная нагрузка — до 18 А.
• Сопротивление контактов :
  • Для 1,5 мм — не более 2,5 мОм;
  • Для 2 мм — не более 1,6 мОм.
• Сопротивление изоляции : не менее 5000 МОм.
• Минимальная наработка : 1000 часов.
• Количество сочленений-расчленений : до 500 раз.
• Минимальный срок сохраняемости : 15 лет.

Условия эксплуатации

• Температурный диапазон :
  • Максимальная рабочая температура: +155 °C;
  • Минимальная рабочая температура: -60 °C.
• Атмосферное давление : может работать при пониженном давлении до $1.33imes 10^{-10}$ 1.33 ? 1 0 ? 10 Па.
• Вибрация : устойчив к синусоидальным вибрациям в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 400 м/с?.

Конструкция

СНЦ23-7/22Р-6-Б-В имеет байонетное соединение, что обеспечивает надежное соединение с вилка ми СНЦ27, СНЦ28 и СНЦ29. Поляризация корпуса выполнена многопозиционно, что позволяет устанавливать изолятор в различных положениях. Покрытие контактов выполнено из золота, что обеспечивает хорошую проводимость и защиту от коррозии.Данная розетка подходит для использования в различных областях, включая промышленность и научные исследования, благодаря своей надежности и устойчивости к неблагоприятным условиям.
