Назначение соединителя СНЦ23-7/22Р-6-А-В

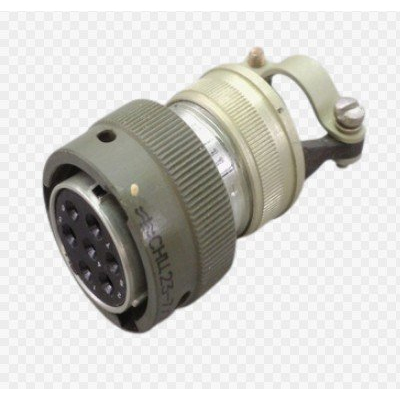

Соединитель СНЦ23-7/22Р-6-А-В (артикул 8151) представляет собой цилиндрический многопозиционный электрический соединитель с локальной защитой контактов. Изделие относится к категории СНЦ23 и предназначено для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре как специального, так и общего назначения.

Соединитель рассчитан на работу как с постоянным, так и с переменным током с частотой до 3 МГц при максимальном рабочем напряжении до 700 В. Такие параметры позволяют применять его в цепях питания и передачи сигналов, где требуется стабильный электрический контакт и защита контактной группы от внешних воздействий.

Конструктивные особенности и расшифровка обозначения

Маркировка соединителя содержит полную информацию о его исполнении. Структура обозначения раскрывается следующим образом:

• СНЦ23 — тип соединителя, цилиндрический многопозиционный с локальной защитой контактов.
• 7 — количество контактов.
• 22 — условный размер корпуса (вилки или розетки), составляющий 22 мм.
• Р — вид корпуса; в данном исполнении это розетка.
• 6 — конструктивное исполнение: кабельная часть с прямым кожухом.
• А — положение изолятора (угловое положение).

Таким образом, СНЦ23-7/22Р-6-А-В — это семиконтактная розетка с условным размером корпуса 22 мм, выполненная как кабельная часть с прямым кожухом и определённым угловым положением изолятора.

Технические характеристики

Изделие обладает следующими подтверждёнными параметрами:

• Количество контактов — 7.
• Условный размер корпуса — 22 мм.
• Максимальное рабочее напряжение — до 700 В.
• Рабочий ток — постоянный и переменный с частотой до 3 МГц.
• Покрытие контактов — золото.
• Сопротивление изоляции — не менее 5000 МОм.
• Количество циклов соединения и разъединения — 500.
• Минимальная наработка — 1000 часов.
• Минимальный срок хранения — 15 лет.

Золотое покрытие контактов обеспечивает стабильное переходное сопротивление и устойчивость к коррозии, что особенно важно при работе в слаботочных сигнальных цепях и при частых коммутациях.

Условия эксплуатации и применение

Соединители серии СНЦ23 разработаны для работы в различных климатических условиях. Указанные значения сопротивления изоляции, наработки и срока хранения подтверждают их пригодность для длительной эксплуатации в составе стационарной и мобильной радиоэлектронной аппаратуры.

Благодаря тому, что соединители этой серии могут быть как приборными, так и кабельными, они универсальны для различных монтажных задач. Розетка СНЦ23-7/22Р-6-А-В в кабельном исполнении с прямым кожухом применяется для оконцевания кабельных сборок и подключения их к ответным частям.

Область применения охватывает соединение и разъединение электрических цепей в радиоэлектронной аппаратуре специального и общего назначения, включая цепи питания и передачи сигналов в диапазоне частот до 3 МГц при напряжении до 700 В.

Соединитель поставляется как отдельное изделие; данные о комплектации, стране производства, сертификатах и гарантии в предоставленной информации отсутствуют.
