Назначение соединителя

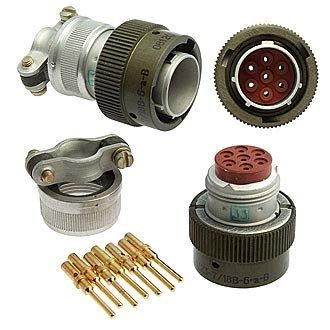

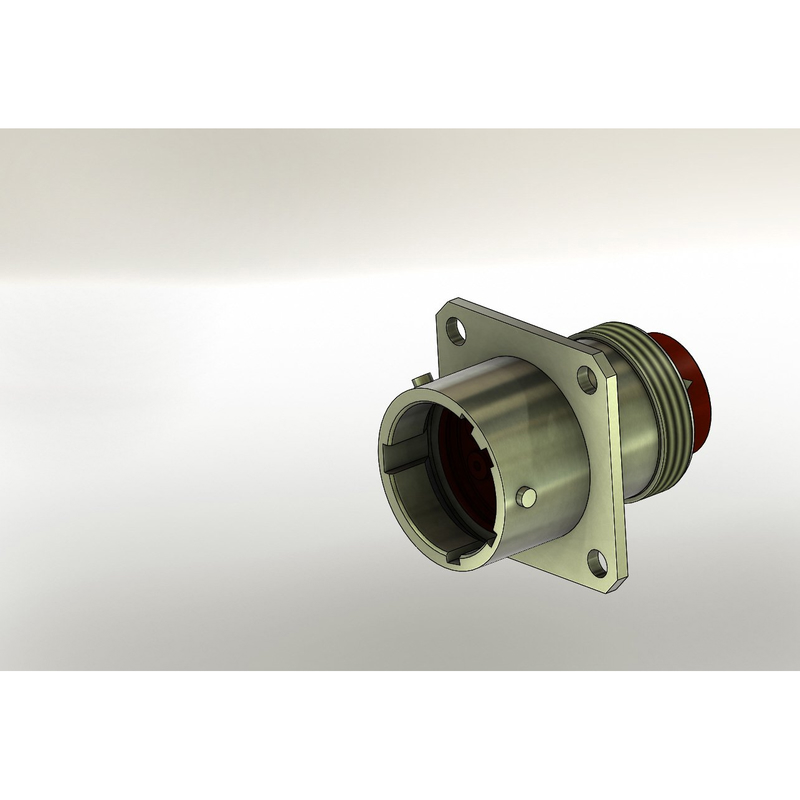

СНЦ23-7/18В-6-В Исеть «5» — цилиндрический низкочастотный малогабаритный соединитель производства завода «Исеть». Маркировка «5» обозначает именно этого производителя. Изделие предназначено для внутреннего монтажа в электрических цепях приборов и оборудования.

Это кабельная вилка с прямым кожухом, выполненная во всеклиматическом исполнении по ГОСТ В 20.39.404-81. Соединитель относится к негерметичному типу и рассчитан на эксплуатацию во внутренних условиях.

Подтверждённые технические особенности

Конструкция и электрические параметры изделия определяются следующими характеристиками:

• число контактов — 7, диаметр каждого контакта — 1,5 мм;
• рабочая токовая нагрузка на контакт — 6 А, максимальная — 12 А;
• напряжение — до 700 В (амплитудное значение) для постоянного и переменного тока частотой до 3000 кГц;
• сопротивление контактов — не более 2,5 мОм;
• покрытие контактов — золото;
• сочленение байонетное, с пятишпоночной поляризацией корпуса и многопозиционной установкой изолятора;
• устойчивость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц.

Перечисленные параметры обеспечивают стабильный электрический контакт и надёжное соединение в составе ответственных цепей. Байонетный замок в сочетании с поляризацией корпуса исключает неправильное сочленение и самопроизвольное разъединение под воздействием вибрации.

Совместимость и применение

Розетки этой серии соединяются с вилками СНЦ27, СНЦ28 и СНЦ29. Это позволяет использовать вилку СНЦ23-7/18В-6-В в составе уже существующих и вновь проектируемых жгутов и кабельных сборок, где применяются ответные части указанных типов.

Изделие подходит для надёжного соединения в приборах и оборудовании, работающих в условиях внутренней эксплуатации. Малогабаритное исполнение облегчает монтаж в стеснённых объёмах корпусов, а устойчивость к широкополосной вибрации делает применение оправданным в аппаратуре, подверженной механическим воздействиям.

Сведения о товаре

• артикул — 21082;
• категория — СНЦ23;
• производитель — Исеть;
• приёмка — «5»;
• год — 2014;
• краткое описание из каталога — заводская упаковка.

Поставка осуществляется в заводской упаковке, что подтверждает сохранность изделия и его соответствие заявленным характеристикам на момент отгрузки.
