Назначение и область применения

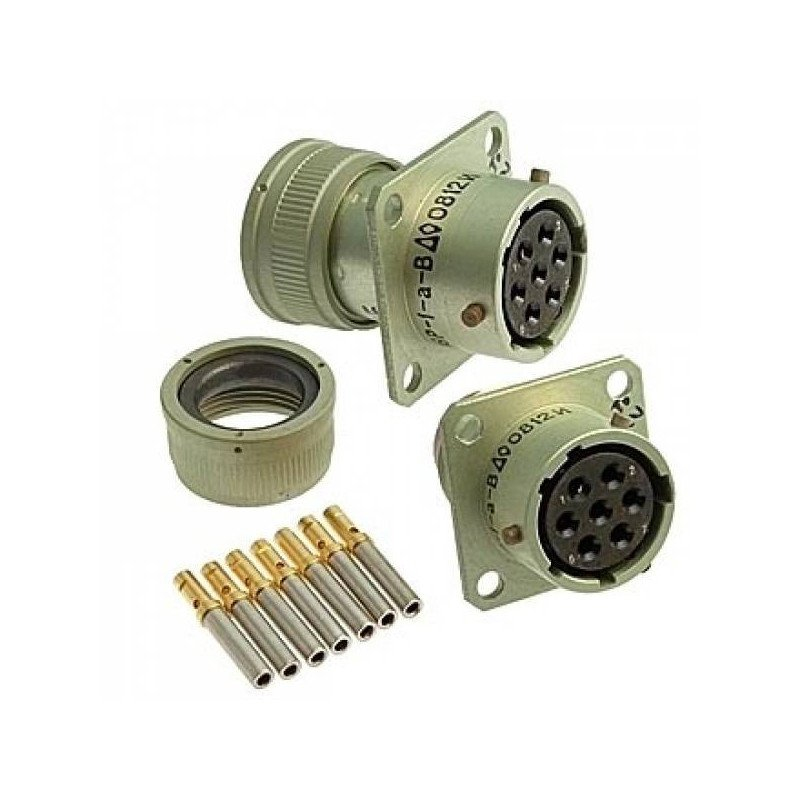

СНЦ23-7/18В-1-а-В Элекон «5» представляет собой цилиндрический электрический разъём производства завода «Элекон», изготовленный с видом приёмки «5» (ВП, ПЗ по нормам ГЕ0.364.241ТУ). Конструктивно изделие выполнено как приборная вилка без кожуха с семью контактами диаметром 18 мм и предназначено для внутренних соединений в электрических цепях постоянного и переменного тока.

Разъём ориентирован на применение во всеклиматическом исполнении, что допускает его установку в блочной аппаратуре промышленного назначения, а также в оборудовании, эксплуатируемом в составе авиационной и военной техники. Изделие рассчитано на многократные сочленения и расчленения в процессе штатной эксплуатации и технического обслуживания.

Подтверждённые технические особенности

Электрические параметры

• Работа с постоянным и переменным током частотой до 3 МГц;
• Максимальное рабочее напряжение — 700 В (амплитудное значение);
• Рабочий ток на контакт — до 12 А для контактов диаметром 1,5 мм;
• Сопротивление контактов — не более 2,5 мОм;
• Сопротивление изоляции — не менее 5000 МОм.

Механические и климатические характеристики

• Ресурс — 500 циклов сочленений-расчленений;
• Минимальная наработка — 1000 часов;
• Диапазон рабочих температур — от −60 до +100 °C в зависимости от покрытия контактов (серебро или золото);
• Байонетное соединение с пятишпоночной поляризацией;
• Многопозиционная установка изолятора.

Конструктивное исполнение и совместимость

Разъём СНЦ23-7/18В-1-а-В Элекон «5» выполнен в виде приборной вилки без кожуха, что упрощает его интеграцию в блочные конструкции и панели оборудования. Контактные элементы рассчитаны под пайку, обеспечивая надёжное и технологичное присоединение монтажных проводов при производстве и ремонте аппаратуры. Применённое байонетное соединение гарантирует быстрое и однозначное сочленение с ответной частью, а пятишпоночная поляризация исключает ошибки при соединении в условиях ограниченного доступа.

Изделие комплектуется с розетками серий СНЦ27, СНЦ28 и СНЦ29, что обеспечивает гибкость при проектировании межблочных и внутриблочных соединений в составе сложных электротехнических и радиоэлектронных систем. Возможность выбора покрытия контактов — серебро или золото — позволяет адаптировать разъём под конкретные условия эксплуатации, включая повышенные требования к коррозионной стойкости и стабильности переходного сопротивления. Заводская упаковка обеспечивает сохранность изделия при транспортировке и хранении до момента монтажа.
