Назначение и область применения

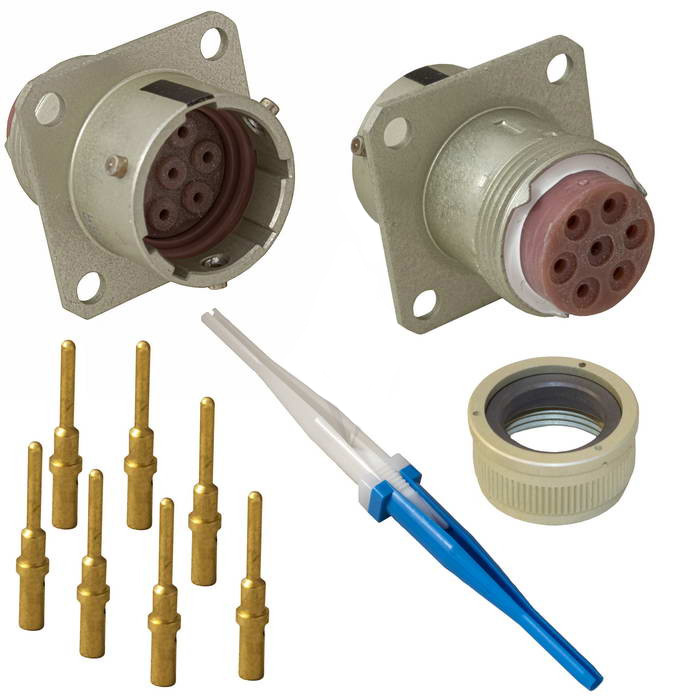

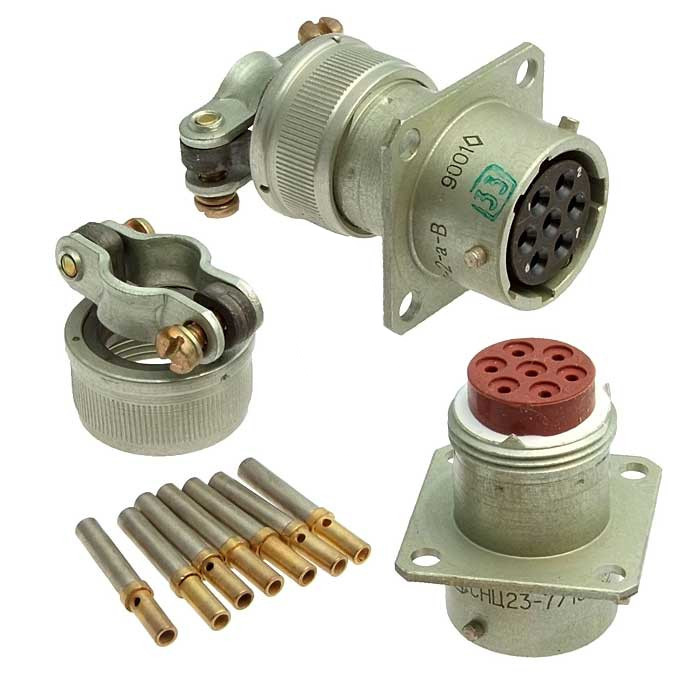

Соединитель СНЦ23-7/18В-13-А-В представляет собой цилиндрический многопозиционный электрический соединитель, предназначенный для коммутации электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Изделие рассчитано на работу в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Соединитель применяется в электро- и радиоизмерительных приборах, а также в составе оборудования, требующего надёжного разъёмного соединения с байонетным механизмом фиксации.

Конструкция допускает использование как в приборном, так и в кабельном исполнении. Байонетный механизм обеспечивает быстрое и надёжное подключение и отключение устройств, что особенно важно при эксплуатации в условиях ограниченного доступа или частой коммутации. Соединитель ориентирован на внутренний монтаж и рассчитан на всеклиматическое исполнение в соответствии с техническими условиями ГЕ0.364.241ТУ.

Основные технические характеристики

Соединитель СНЦ23-7/18В-13-А-В имеет следующие подтверждённые параметры:

• Количество контактов: 7
• Условный размер корпуса: 18 мм
• Тип корпуса: вилка (индекс «В» обозначает вилку, индекс «Р» — розетку)
• Конструктивное исполнение: 13
• Рабочее напряжение: до 700 В
• Диапазон частот: до 3 МГц
• Тип соединения: байонетное
• Климатическое исполнение: всеклиматическое
• Технические условия: ГЕ0.364.241ТУ
• Гарантийный срок хранения: не менее 25 лет со дня изготовления
• Минимальная наработка: 1000 часов

Изделие выпущено в 2015 году и относится к серии соединителей СНЦ23, которая широко представлена в радиоэлектронной промышленности. Конструктивное исполнение 13 может включать различные варианты комплектации, в том числе приборную часть с кожухом или без него. В зависимости от конкретного исполнения вилки и розетки могут изготавливаться с прямыми, угловыми или иными типами кожухов.

Структура обозначения и особенности конструкции

Обозначение соединителя расшифровывается следующим образом:

• СНЦ23 — тип соединителя
• 7 — количество контактов
• 18 — условный размер корпуса в миллиметрах
• В — вид корпуса (вилка)
• 13 — конструктивное исполнение
• А — вариант исполнения
• В — дополнительный признак исполнения

Корпус соединителя имеет цилиндрическую форму, что обеспечивает удобство монтажа и совместимость с ответными частями серии СНЦ23. Контактная группа из семи позиций позволяет передавать несколько электрических сигналов или цепей питания одновременно, сохраняя при этом компактные габариты изделия. Соединитель рассчитан на длительную эксплуатацию: минимальная наработка составляет 1000 часов, а гарантийный срок хранения — не менее 25 лет, что подтверждает высокую надёжность конструкции и качество применённых материалов.

Условия эксплуатации и монтажа

Соединитель СНЦ23-7/18В-13-А-В предназначен для внутреннего монтажа в аппаратуре, эксплуатируемой в различных климатических условиях. Всеклиматическое исполнение означает возможность применения в широком диапазоне температур и влажности, характерном для соответствующей категории изделий по техническим условиям ГЕ0.364.241ТУ. Байонетный механизм фиксации исключает самопроизвольное разъединение при вибрациях и механических воздействиях, одновременно обеспечивая быстрое соединение и разъединение без применения специального инструмента.

При проектировании аппаратуры с использованием данного соединителя необходимо учитывать, что ответная часть (розетка) должна соответствовать серии СНЦ23 и иметь совместимые параметры: условный размер корпуса 18 мм, количество контактов 7 и соответствующее конструктивное исполнение. Это гарантирует правильную стыковку и надёжный электрический контакт во всём диапазоне рабочих напряжений и частот.
